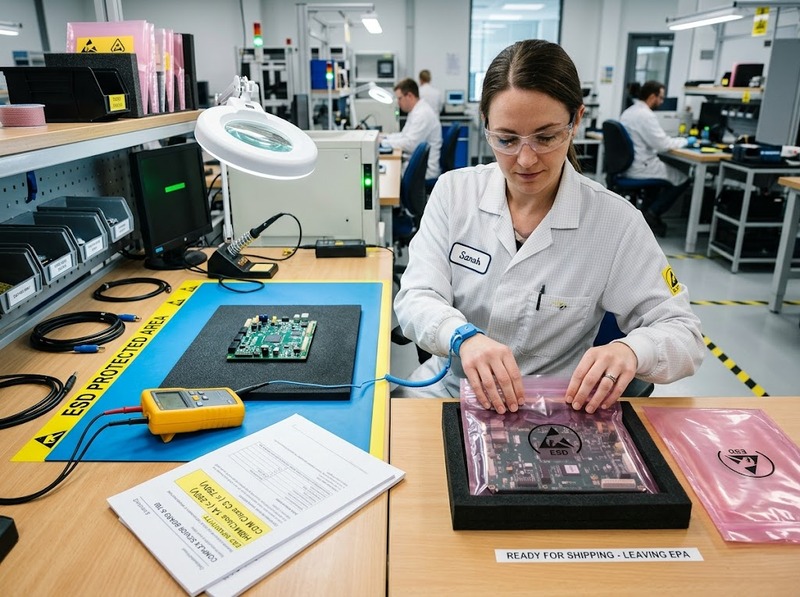

Cách chọn PE Foam chống tĩnh điện cho linh kiện điện tử

Vì vậy, trình tự chọn hợp lý là xác định độ nhạy ESD và môi trường sử dụng trước, sau đó mới quyết định cấp điện trở của foam, khả năng chịu nén/chống sốc, hình dạng insert và cấu trúc bao gói bên ngoài. Cách tiếp cận này tránh hai lỗi phổ biến: chọn foam chỉ vì được quảng cáo là “ESD safe”, hoặc dùng vật liệu chống tĩnh điện tốt nhưng lại không bảo vệ được linh kiện trước va đập và phóng điện trong quá trình vận chuyển.

Xác định yêu cầu ESD trước khi chọn foam

Thông tin đầu tiên cần biết là linh kiện nhạy với ESD đến mức nào. Với IC, module hoặc PCB, nên lấy mức HBM và CDM từ nhà sản xuất linh kiện hoặc hồ sơ qualification thay vì suy đoán từ loại sản phẩm. IEC 61340-5-1:2024 áp dụng khung kiểm soát cho thiết bị có khả năng chịu từ 100 V HBM và 200 V CDM trở lên, đồng thời lưu ý rằng linh kiện có mức chịu thấp hơn cần các biện pháp kiểm soát chặt hơn hoặc giới hạn được điều chỉnh.

Tiếp theo phải xác định foam được dùng bên trong EPA hay đi ra ngoài EPA. Trong khu vực EPA đã kiểm soát, vật liệu bao gói tiếp xúc với ESDS cần có đặc tính low-charging và thuộc nhóm dissipative hoặc conductive. Khi linh kiện rời EPA để lưu kho, chuyển công đoạn hoặc giao hàng, cấu trúc bao gói còn phải cung cấp discharge shielding.

Một yếu tố khác thường bị bỏ qua là trạng thái điện của sản phẩm. Foam conductive có thể hữu ích khi chủ đích là shunt các chân linh kiện về cùng thế điện, nhưng chính khả năng dẫn điện đó có thể tạo đường nối không mong muốn giữa các điểm dẫn điện. Với board đang cấp nguồn, pin, terminal hoặc tiếp điểm hở, phải đánh giá nguy cơ nối tắt trước khi cho foam conductive tiếp xúc trực tiếp.

Chọn điện trở theo cách foam tiếp xúc linh kiện

“Chống tĩnh điện” không phải một giá trị điện trở duy nhất. Đối với bao gói ESD, ESD Association phân biệt low-charging với khả năng dissipative/conductive. Với vật liệu dissipative, khoảng điện trở bề mặt được sử dụng trong hệ ANSI/ESD là lớn hơn 1×104 Ω và nhỏ hơn 1×1011 Ω khi đo theo ANSI/ESD STM11.11. Khả năng low-charging lại không thể suy ra chỉ từ phép đo điện trở.

Điều này có ý nghĩa trực tiếp khi mua PE Foam. Nếu nhà cung cấp chỉ ghi “antistatic”, “ESD foam” hoặc một màu nhận diện mà không cho biết giá trị điện trở, phương pháp đo và điều kiện thử, thông tin đó chưa đủ để phê duyệt vật liệu cho ESDS. Ngược lại, một kết quả điện trở nằm trong vùng dissipative cũng chưa chứng minh rằng foam ít phát sinh điện tích khi linh kiện trượt hoặc cọ xát trên bề mặt.

Không nên lấy static decay làm chỉ tiêu duy nhất để thay thế toàn bộ đánh giá. ANSI/ESD S541-2026 hiện có riêng phần hướng dẫn về giới hạn của phương pháp static decay, đồng thời phân tách low charging, resistance classification và shielding thành các thuộc tính khác nhau.

Chọn dissipative hay conductive theo rủi ro của linh kiện

Sự khác nhau giữa foam dissipative và conductive không phải là “loại nào chống tĩnh điện tốt hơn”, mà là tốc độ và mức độ tạo đường dẫn điện khác nhau.

Vì vậy, điện trở càng thấp không đồng nghĩa với lựa chọn càng an toàn. Foam conductive giải phóng điện tích nhanh và có thể tạo kết nối giữa các conductor; foam dissipative tạo đường tiêu tán có điện trở cao hơn. Việc lựa chọn phải dựa vào sơ đồ tiếp xúc thực tế của linh kiện chứ không dựa vào màu đen, hồng hay tên thương mại của foam.

Cũng không nên dùng màu sắc làm tiêu chí nghiệm thu. Màu có thể giúp nhà sản xuất phân biệt dòng vật liệu, nhưng thuộc tính ESD phải được xác nhận bằng kết quả thử. Đặc biệt, “low charging” và “dissipative” là hai yêu cầu riêng; đạt một yêu cầu không tự động chứng minh yêu cầu còn lại.

Chọn độ dày và độ cứng theo bài toán chống sốc

Sau ESD, yếu tố quyết định tiếp theo là cơ học. PE Foam chống tĩnh điện vẫn phải thực hiện đúng nhiệm vụ của một vật liệu đệm: hạn chế gia tốc truyền tới linh kiện, giữ sản phẩm không dịch chuyển và không bị nén đến mức “bottom out” khi gặp va đập.

Không nên chọn chỉ bằng density. Hai loại foam có mật độ gần nhau vẫn có thể khác về lực nén, độ phục hồi và khả năng hấp thụ xung lực. ASTM D3575-20 cung cấp các phương pháp thử cho vật liệu cellular mềm làm từ olefin như PE foam; còn ASTM D1596-14(2023) mô tả phép thử động để xây dựng cushion curve, trong đó hiệu quả đệm phụ thuộc vào tải, diện tích mẫu, chiều dày và điều kiện va đập.

Do đó, khi thiết kế insert nên bắt đầu từ khối lượng linh kiện, diện tích foam thực sự chịu tải, chiều cao rơi dự kiến và mức gia tốc mà sản phẩm chịu được. Sau đó dùng dữ liệu compression hoặc cushion curve của đúng grade foam để chọn chiều dày. Một miếng foam dày hơn không phải lúc nào cũng hiệu quả hơn nếu grade vật liệu quá cứng; ngược lại, foam quá mềm có thể nén hết hành trình và truyền va đập trực tiếp sang linh kiện.

Hình dạng insert cũng quan trọng không kém. Pocket nên giữ phần thân hoặc vùng cơ khí chịu lực của sản phẩm, tránh tạo tải tập trung lên connector, tụ cao, cuộn cảm, chân linh kiện hoặc mép PCB. Sau khi die-cut hoặc cán ghép nhiều lớp, cần kiểm tra lại cả độ vừa khít lẫn thuộc tính ESD của thành phẩm thay vì chỉ dựa vào dữ liệu của tấm foam nguyên liệu.

PE Foam không thay thế discharge shielding ngoài EPA

Một lỗi thiết kế phổ biến là đặt PCB trong PE Foam chống tĩnh điện rồi cho rằng kiện hàng đã được bảo vệ hoàn toàn khỏi ESD. Foam có thể tạo bề mặt tiếp xúc low-charging và dissipative/conductive, nhưng discharge shielding là chức năng của cấu trúc bao gói, không phải hệ quả tự động của việc dùng foam.

Khi ESDS được vận chuyển ngoài EPA, yêu cầu bao gói phải bổ sung khả năng shielding ngoài các thuộc tính cần cho bề mặt tiếp xúc. IEC 61340-5-3:2022 quy định các thuộc tính bảo vệ ESD cho bao bì và trong phiên bản này giới hạn đánh giá discharge shielding đã được thay đổi từ 50 nJ xuống 20 nJ. ANSI/ESD S541-2026 là tiêu chuẩn bao gói hiện hành của ESD Association và được công bố là tương đương kỹ thuật với IEC 61340-5-3.

Trong thực tế, cấu trúc thường phải được xem như một hệ thống: foam giữ và đệm sản phẩm ở bên trong, còn túi shielding, hộp hoặc cấu trúc thích hợp đảm nhiệm lớp bảo vệ khỏi phóng tĩnh điện bên ngoài. Nếu chỉ đánh giá miếng foam mà bỏ qua phần bao ngoài, một vật liệu đạt chỉ tiêu điện trở vẫn có thể nằm trong một hệ thống đóng gói không đáp ứng yêu cầu của tuyến vận chuyển.

Ngược lại, trong EPA được kiểm soát, không phải mọi insert đều cần tự mình tạo shielding. Điều cần thiết là xác định đúng chức năng của từng lớp vật liệu thay vì cố yêu cầu một loại foam thực hiện tất cả nhiệm vụ.

Kiểm tra datasheet và mẫu trước khi phê duyệt

Khâu cuối cùng là biến yêu cầu kỹ thuật thành tiêu chí nghiệm thu. Với hệ thống theo ANSI/ESD S20.20, product qualification của các vật liệu bao gói sử dụng STM11.11, STM11.12 hoặc STM11.13 thường yêu cầu điều hòa mẫu ở độ ẩm thấp; hướng dẫn qualification của ESD Association nêu điều kiện 12% ± 3% RH, 23°C ± 3°C trong ít nhất 48 giờ đối với các phương pháp liên quan. Điều này quan trọng vì vật liệu có thể cho kết quả tốt ở độ ẩm trung bình nhưng thay đổi đáng kể khi môi trường khô.

Khi duyệt một mã PE Foam, hồ sơ tối thiểu nên kiểm tra:

·         Giá trị điện trở thực đo cùng phương pháp ANSI/ESD STM11.11, STM11.12 hoặc STM11.13 phù hợp với hình dạng mẫu

·         Kết quả hoặc phương pháp đánh giá low-charging thay vì suy luận từ điện trở

·         Điều kiện nhiệt độ và độ ẩm của phép thử, đặc biệt với qualification cho môi trường khô

·         Density, đặc tính compression, chiều dày và dung sai, kèm cushion curve nếu ứng dụng có yêu cầu chống sốc đáng kể

·         Cấu trúc vật liệu và cơ chế tạo thuộc tính ESD, cùng giới hạn lưu kho hoặc tuổi sử dụng do nhà sản xuất công bố

·         Lot traceability và báo cáo qualification để có thể kiểm soát thay đổi giữa các lô

·         Kết quả trên mẫu đã gia công thực tế, đặc biệt sau die-cut, cán nhiều lớp hoặc dán keo

·         Giải pháp discharge shielding của toàn bộ bao gói nếu linh kiện phải rời EPA

Không nên chốt vật liệu chỉ từ catalog. Mẫu pilot cần được thử với đúng linh kiện: kiểm tra độ giữ, ứng suất lên PCB/chân linh kiện, khả năng phục hồi sau nén và các chỉ tiêu ESD trong điều kiện môi trường bất lợi dự kiến. Khi đó, quyết định chọn foam mới dựa trên hành vi của hệ foam–linh kiện–bao gói, thay vì một thông số riêng lẻ.

PE Foam phù hợp cho linh kiện điện tử là loại đáp ứng đồng thời yêu cầu ESD tại điểm tiếp xúc và yêu cầu bảo vệ cơ học của sản phẩm. Hãy xác định độ nhạy HBM/CDM và môi trường EPA trước; sau đó chọn dissipative hay conductive theo kiểu tiếp xúc, xác nhận low-charging độc lập với điện trở, tính chiều dày theo dữ liệu chống sốc và bổ sung discharge shielding khi kiện hàng đi ra ngoài EPA. Cuối cùng, chỉ phê duyệt vật liệu khi datasheet và mẫu thử thể hiện rõ phương pháp đo, điều kiện thử và khả năng truy xuất lô.
