Cách chọn PE Foam định hình theo độ dày và mật độ

Hướng dẫn chọn PE Foam định hình theo độ dày, mật độ, tải tĩnh và mức va đập; kèm cách tính diện tích tỳ, mốc tham khảo và bước kiểm chứng mẫu.

Chọn theo tải và mức bảo vệ, không theo cảm giác mềm hay cứng
Chọn mật độ theo tải nén trên diện tích tỳ
Chọn độ dày theo khoảng biến dạng cần để hãm va đập
Phối hợp mật độ và độ dày bằng tải tĩnh
Mốc chọn nhanh cho PE Foam định hình
Kiểm chứng mẫu trước khi chốt thông số sản xuất

Cách chọn PE Foam định hình theo độ dày và mật độ

Không có một cặp độ dày – mật độ phù hợp cho mọi sản phẩm. Mật độ quyết định phần lớn mức tải nén mà foam có thể làm việc, còn độ dày tạo khoảng biến dạng để hấp thụ năng lượng va đập. Hai thông số phải được chọn cùng với khối lượng sản phẩm, diện tích tỳ, độ nhạy va đập và điều kiện rơi dự kiến.

Vì vậy, PE Foam càng dày hoặc càng đặc chưa chắc càng bảo vệ tốt. Foam quá mềm có thể bị nén hết hành trình; foam quá cứng lại truyền xung lực trực tiếp vào sản phẩm. Thiết kế phù hợp là thiết kế đưa foam vào đúng vùng tải làm việc rồi dùng đủ chiều dày để tránh hiện tượng nén chạm đáy.

Chọn theo tải và mức bảo vệ, không theo cảm giác mềm hay cứng

Một cách chọn PE Foam định hình hợp lý nên bắt đầu từ bốn thông số: khối lượng sản phẩm, diện tích foam thực sự chịu tải, mức gia tốc sản phẩm có thể chịu được và độ cao rơi dự kiến. Chỉ sau khi biết các thông số này mới nên chốt mật độ và độ dày.

Trình tự kỹ thuật có thể hiểu đơn giản như sau:

1. Xác định khối lượng và các vị trí PE Foam đỡ sản phẩm

2. Tính tải tĩnh trên diện tích tỳ

3. Chọn grade foam có đặc tính nén phù hợp với tải đó

4. Chọn độ dày đủ để hấp thụ năng lượng va đập mà không bị nén chạm đáy

5. Kiểm tra trên cushion curve hoặc dữ liệu thử va đập của đúng grade foam

6. Làm mẫu theo hình dạng thực tế và thử rơi trước khi sản xuất hàng loạt

Điểm quan trọng là mật độ không thể được chọn độc lập với diện tích tỳ, còn độ dày không thể được chọn độc lập với mức va đập. Dữ liệu cushioning tiêu chuẩn cũng được xác định theo tổ hợp vật liệu, độ dày, tải và điều kiện tác động chứ không chỉ theo một thông số riêng lẻ.

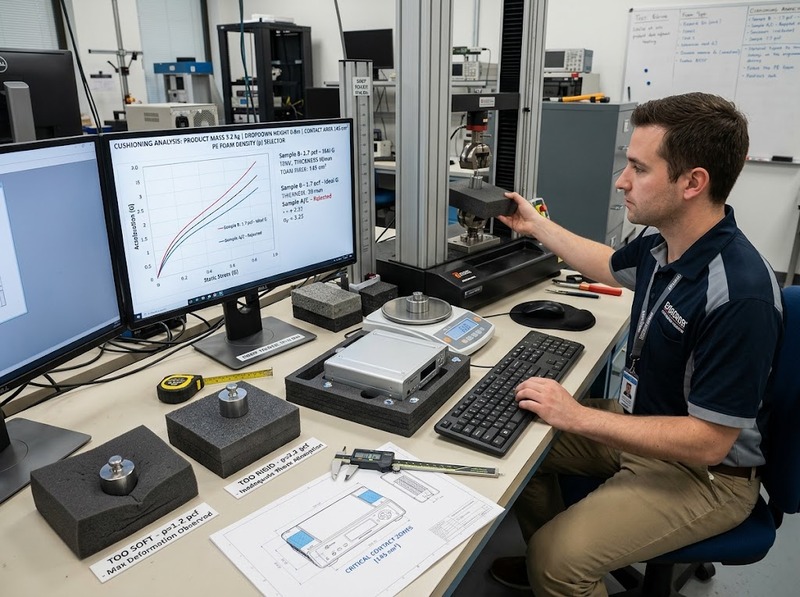

Chọn PE Foam định hình theo độ dày và mật độ

Chọn mật độ theo tải nén trên diện tích tỳ

Mật độ PE Foam thường được biểu thị bằng kg/m³. Trong cùng một họ vật liệu và cấu trúc tế bào, mật độ tăng thường kéo theo ứng suất nén tăng, nghĩa là foam cần lực lớn hơn để bị ép xuống cùng một tỷ lệ.

Ví dụ, trong một họ PE foam thương mại, grade 25 kg/m³ có ứng suất nén khoảng 45 kPa tại độ biến dạng 25%, grade 57 kg/m³ khoảng 120 kPa và grade 146 kg/m³ khoảng 450 kPa. Chênh lệch này cho thấy tăng mật độ có thể làm foam cứng lên rất mạnh, không chỉ đơn giản làm vật liệu “nặng hơn”.

Có thể dùng các khoảng sau làm mốc sàng lọc ban đầu, không phải tiêu chuẩn bắt buộc:

Mật độ tham khảo	Khi nên đưa vào danh sách thử mẫu	Rủi ro cần kiểm tra
Khoảng 25–37 kg/m³	Sản phẩm nhẹ, diện tích tỳ tương đối lớn, cần foam dễ biến dạng	Có thể nén quá sâu hoặc chạm đáy khi tải tập trung
Khoảng 35–60 kg/m³	Tải trung bình, cần cân bằng giữa định vị và hấp thụ va đập	Phải kiểm tra đúng ứng suất nén của từng grade
Trên 60 kg/m³	Sản phẩm nặng, diện tích đỡ nhỏ hoặc tải cục bộ cao	Foam quá cứng có thể truyền xung lực lớn vào sản phẩm

Các mốc này chỉ nên dùng để chọn candidate cho thử nghiệm. Hai loại PE Foam có cùng mật độ vẫn có thể khác đáng kể về ứng suất nén, kích thước tế bào, mức cross-linking và compression set. Vì vậy, khi so sánh hai vật liệu, nên xem thêm ứng suất nén ở 25% hoặc 50% biến dạng thay vì chỉ nhìn kg/m³.

Một sai lầm phổ biến là chọn mật độ cao nhất vì cho rằng foam càng cứng càng chống sốc tốt. Thực tế, nếu sản phẩm quá nhẹ so với foam, foam gần như không biến dạng khi va đập và khả năng kéo dài thời gian hãm giảm đi. Mật độ cao chỉ có lợi khi tải làm việc thực sự cần khả năng chịu nén cao hơn.

Chọn độ dày theo khoảng biến dạng cần để hãm va đập

Nếu mật độ quyết định foam chịu tải như thế nào thì độ dày quyết định sản phẩm có bao nhiêu khoảng hành trình để giảm tốc. Khi xảy ra va đập, PE Foam cần biến dạng để hấp thụ năng lượng. Lớp foam quá mỏng có thể bị ép gần hết chiều dày trước khi năng lượng được tiêu tán, tạo ra hiện tượng bottoming out và làm gia tốc truyền vào sản phẩm tăng nhanh.

Một phương pháp ước tính cơ bản dùng:

t ≈ (2h/g) / s

Trong đó t là chiều dày đệm, h là độ cao rơi, g là mức gia tốc tối đa cho phép tính theo số lần gia tốc trọng trường và s là tỷ lệ biến dạng hữu ích. Với PE Foam, một giá trị tham khảo cho s là khoảng 0,5. Theo mô hình này, nếu cần giới hạn va đập quanh 45 g, độ dày PE Foam cơ bản ước tính khoảng 41 mm ở độ rơi 46 cm, 68 mm ở 76 cm và 108 mm ở 122 cm. Đây là ước tính ban đầu; thiết kế cuối vẫn phải dựa vào dữ liệu cushioning của vật liệu cụ thể.

Kết quả thử nghiệm EPE cũng thể hiện rõ tác động của độ dày. Ở cùng vùng ứng suất tĩnh khoảng 5,63 kPa trong một điều kiện thử, tăng chiều dày từ 40 lên 50 rồi 60 mm làm gia tốc cực đại đo được giảm tương ứng từ khoảng 211,5 xuống 174,6 và 150,3 m/s². Điều đó cho thấy tăng chiều dày tạo thêm khoảng biến dạng và có thể giảm mức sốc truyền qua foam.

Tuy nhiên, với PE Foam định hình phải phân biệt độ dày tổng của phôi và độ dày đệm hữu hiệu. Chẳng hạn, dùng tấm foam dày 50 mm nhưng khoét hốc sâu 30 mm để đặt sản phẩm thì lớp foam thực sự còn lại dưới đáy chỉ là 20 mm. Khi đánh giá khả năng chống sốc theo phương đó, 20 mm mới là chiều dày cần quan tâm.

Vì vậy, tăng độ dày nên thực hiện tại những hướng có nguy cơ va đập hoặc tại các vùng chịu tải chính, thay vì đơn giản tăng toàn bộ kích thước khay foam.

Phối hợp mật độ và độ dày bằng tải tĩnh

Thông số nối mật độ với độ dày là tải tĩnh trên foam, thường được tính theo:

q = W / A

Trong đó W là trọng lượng tác dụng lên foam và A là tổng diện tích foam thực sự chịu tải. Cushion curve biểu diễn mối quan hệ giữa tải tĩnh và gia tốc truyền qua một vật liệu ở một độ dày, độ cao rơi và điều kiện thử xác định.

Ví dụ, một sản phẩm có khối lượng 10 kg tạo trọng lực khoảng 98 N. Nếu tổng diện tích các vùng foam đỡ sản phẩm là 0,02 m² thì:

q ≈ 98 / 0,02 = 4.900 Pa = 4,9 kPa

Giá trị 4,9 kPa này mới là cơ sở để đối chiếu với dữ liệu cushioning của các grade PE Foam dự kiến.

Nếu tải tĩnh quá cao, có ba hướng xử lý: tăng diện tích đỡ, dùng grade có khả năng chịu nén cao hơn hoặc tăng chiều dày nếu cushion curve cho thấy cần thêm hành trình hấp thụ năng lượng. Ngược lại, nếu tải quá thấp, tăng diện tích foam chưa chắc có lợi vì sản phẩm có thể không nén foam đủ để đi vào vùng cushioning hiệu quả.

Đây cũng là lý do khay PE Foam không nhất thiết phải ôm và chịu tải trên toàn bộ bề mặt sản phẩm. Một thiết kế định hình tốt thường phân bố tải vào các bề mặt đủ bền, đồng thời để các chi tiết nhô ra, đầu nối hoặc vị trí dễ vỡ không trở thành điểm chịu lực.

Mốc chọn nhanh cho PE Foam định hình

Khi chưa có đủ dữ liệu để tính thiết kế cuối, có thể dùng một ma trận sàng lọc để quyết định những mẫu nào nên được làm trước:

Điều kiện sản phẩm	Mật độ nên thử trước	Chiến lược độ dày
Sản phẩm nhẹ, bề mặt chịu lực rộng, độ nhạy va đập thấp	Nhóm khoảng 25–37 kg/m³	Bắt đầu từ chiều dày đủ cho định hình, sau đó tăng theo kết quả thử rơi
Sản phẩm có tải trung bình hoặc có linh kiện nhạy va đập	Nhóm khoảng 35–60 kg/m³	Xác định chiều dày từ G-limit, độ cao rơi và cushion curve
Sản phẩm nặng hoặc tải tập trung trên diện tích nhỏ	Grade có ứng suất nén cao hơn, thường từ vùng 60 kg/m³ trở lên	Ưu tiên tăng diện tích tỳ trước, sau đó chọn chiều dày để tránh chạm đáy
Sản phẩm rất dễ vỡ nhưng không quá nặng	Không tự động tăng mật độ	Ưu tiên foam có vùng tải phù hợp và tăng chiều dày để kéo dài quãng hãm
Khay dùng nhiều lần	Chọn theo tải như trên nhưng kiểm tra thêm compression set và creep	Chiều dày phải còn đủ sau nhiều chu kỳ nén

Các khoảng mật độ trong bảng chỉ phục vụ việc thu hẹp số mẫu cần thử. Dữ liệu thương mại cho thấy PE Foam dùng trong cushioning có thể trải từ khoảng 25 kg/m³ đến trên 100 kg/m³, với đặc tính nén thay đổi rất lớn giữa các grade.

Với yêu cầu chống sốc cao, không nên đặt một con số như “20 mm là đủ” hoặc “30 kg/m³ dùng cho mọi sản phẩm dưới 5 kg”. Hai sản phẩm cùng khối lượng nhưng diện tích tỳ khác nhau sẽ tạo tải tĩnh khác nhau; hai sản phẩm cùng tải cũng có thể cần chiều dày khác nhau nếu G-limit hoặc độ cao rơi khác nhau.

Kiểm chứng mẫu trước khi chốt thông số sản xuất

Sau khi chọn được một hoặc vài tổ hợp mật độ – độ dày, bước cuối cùng là kiểm tra trên đúng hình dạng PE Foam định hình sẽ sản xuất. Dữ liệu của vật liệu chỉ mô tả foam trong điều kiện thử; hiệu suất của cả bao bì còn phụ thuộc hình dạng pad, diện tích tiếp xúc, hướng rơi, khoảng hở, vỏ hộp và cách sản phẩm được giữ trong khay. ASTM cũng lưu ý dữ liệu cushioning của vật liệu không nhất thiết phản ánh hoàn toàn hiệu suất của một kiện hàng hoàn chỉnh.

Khi duyệt mẫu, nên kiểm tra đồng thời khả năng giữ sản phẩm, độ lún dưới tải tĩnh, phần foam còn lại dưới đáy hốc, dấu hiệu chạm đáy sau thử rơi và biến dạng dư sau nhiều lần nén. Nếu bao bì được tái sử dụng, compression set và creep trở nên đặc biệt quan trọng vì một khay đạt yêu cầu ở lần đầu có thể không giữ nguyên chiều dày hữu hiệu sau thời gian dài chịu tải.

Các đặc tính vật lý của PE Foam như mật độ, ứng suất nén và compression set có thể được đánh giá bằng các phương pháp thử cho vật liệu cellular olefin như ASTM D3575; đặc tính cushioning động có thể đánh giá theo ASTM D1596. ASTM D3575-20 và ASTM D1596-14(2023) hiện là các phiên bản đang hoạt động, nhưng việc đạt dữ liệu vật liệu vẫn không thay thế cho thử nghiệm kiện hàng theo điều kiện vận chuyển thực tế.

Muốn chọn PE Foam định hình đúng, hãy coi mật độ là thông số để đưa foam vào đúng vùng chịu tải, còn độ dày là thông số tạo đủ hành trình hấp thụ va đập. Sau đó dùng tải tĩnh, G-limit, độ cao rơi và cushion curve để kiểm tra xem hai thông số này có thực sự phối hợp với nhau hay không.

Với thiết kế chưa có dữ liệu cushioning, cách an toàn là chọn 2–3 grade mật độ gần vùng tải dự kiến, thiết kế vài mức chiều dày hữu hiệu rồi thử trên mẫu thật. Cách này đáng tin cậy hơn nhiều so với chọn PE Foam chỉ dựa vào trọng lượng sản phẩm hoặc mặc định rằng foam càng dày, càng đặc thì càng tốt.
