Độ dày và mật độ PE Foam có vai trò khác nhau thế nào?

Hai thông số cùng ảnh hưởng đến hiệu năng nhưng qua những cơ chế khác nhau. Nếu ký hiệu độ dày là (t) và mật độ là (\rho), khối lượng foam trên một đơn vị diện tích được biểu diễn bằng (m/A=\rho t). Vì vậy, tăng độ dày hoặc tăng mật độ đều có thể làm tăng lượng vật liệu trên một diện tích, nhưng điều đó không có nghĩa hiệu quả chịu nén hay hấp thụ va đập của hai phương án sẽ giống nhau.

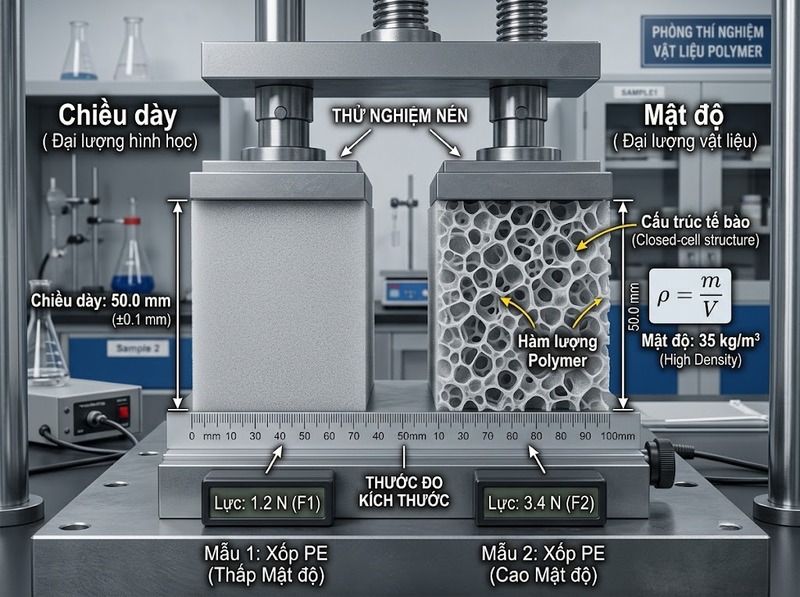

Khác biệt cốt lõi: một thông số hình học, một thông số vật liệu

Độ dày cho biết lớp PE Foam có bao nhiêu không gian theo phương nén. Một tấm 20 mm có hành trình vật lý lớn gấp đôi tấm 10 mm trước khi bị ép xuống cùng một tỷ lệ so với chiều dày ban đầu. Đây là lý do độ dày liên quan trực tiếp đến khoảng biến dạng khả dụng.

Mật độ lại trả lời câu hỏi khác: trong một thể tích foam có bao nhiêu khối lượng vật liệu. Về định nghĩa:

[

\rho=\frac{m}{V}

]

Trong cùng một họ PE Foam có cấu trúc và công nghệ tương đương, thay đổi mật độ thường kéo theo thay đổi đường cong ứng suất–biến dạng, tức mức áp lực cần thiết để nén foam đến một tỷ lệ nhất định. Foam có mật độ cao hơn thường chịu tải ở mức ứng suất cao hơn, nhưng đây không phải quy luật đủ để so sánh mọi loại PE Foam khác nhau.

Do đó, gọi một tấm foam là “dày” không có nghĩa nó “đặc”, và foam mật độ cao cũng không nhất thiết phải có chiều dày lớn.

Độ dày quyết định hành trình nén và dung lượng hấp thụ năng lượng

Khi PE Foam chịu nén, biến dạng tương đối được biểu diễn bằng:

[

\varepsilon=\frac{\Delta t}{t}

]

Trong đó (\Delta t) là độ giảm chiều dày. Nếu hai mẫu làm từ cùng một loại foam và đều bị nén 50%, mẫu 10 mm biến dạng tuyệt đối 5 mm, còn mẫu 20 mm có thể biến dạng 10 mm.

Khác biệt này rất quan trọng với khả năng hấp thụ năng lượng. Với cùng đường cong ứng suất–biến dạng, năng lượng foam có thể hấp thụ trên một đơn vị diện tích đến cùng mức biến dạng có quan hệ với chiều dày:

[

\frac{E}{A}=t\int \sigma,d\varepsilon

]

Nói cách khác, nếu các điều kiện vật liệu và tải giống nhau, lớp foam dày hơn cung cấp nhiều hành trình biến dạng hơn và lượng vật liệu tham gia hấp thụ năng lượng trên mỗi đơn vị diện tích cũng lớn hơn. Về lý tưởng, tăng chiều dày từ 10 lên 20 mm có thể làm dung lượng năng lượng đến cùng mức biến dạng tăng xấp xỉ theo tỷ lệ chiều dày.

Điều này không đồng nghĩa cứ tăng độ dày là khả năng bảo vệ sẽ tăng vô hạn. Khi hình dạng chi tiết, diện tích tiếp xúc, tốc độ tải, nhiệt độ hoặc điều kiện giới hạn biên thay đổi, phản ứng thực tế có thể khác mô hình nén đơn giản. Độ dày chỉ giải quyết phần “hành trình có sẵn”; nó không tự quyết định lực mà foam truyền sang vật được bảo vệ.

Mật độ quyết định mức phản lực và vùng tải phù hợp

Nếu độ dày quyết định foam có thể biến dạng trên quãng đường bao nhiêu, thì mật độ có ảnh hưởng mạnh đến foam cần bao nhiêu ứng suất để tạo ra mức biến dạng đó.

Đó là lý do đặc tính cơ học của foam nên được đọc bằng các đại lượng như ứng suất tại 25% hoặc 50% độ nén thay vì chỉ dùng mô tả “mềm”, “cứng” hoặc nhìn vào mật độ một cách độc lập. Hai loại foam có cùng chiều dày nhưng đường cong ứng suất–biến dạng khác nhau sẽ tạo phản lực khác nhau lên vật tiếp xúc.

Trong cùng một dòng vật liệu và cấu trúc cell tương đương, tăng mật độ thường làm tăng mức ứng suất nén. Điều này có lợi khi foam phải đỡ tải lớn hoặc cần hạn chế hiện tượng bị ép gần hết chiều dày. Ngược lại, một foam quá đặc đối với tải nhẹ có thể biến dạng quá ít và truyền phản lực cao hơn mức cần thiết.

Tuy nhiên, mật độ không phải phép đo trực tiếp của độ cứng. Kích thước cell, tỷ lệ liên kết ngang, thành phần polymer, hướng cấu trúc và quá trình sản xuất cũng có thể làm thay đổi đặc tính nén. Vì vậy, hai PE Foam đều ghi 40 kg/m³ nhưng thuộc hai cấu trúc hoặc hai công nghệ khác nhau không nhất thiết có cùng khả năng chịu nén.

So sánh có kiểm soát để thấy hai vai trò tách biệt

Cách rõ nhất để phân biệt hai đại lượng là chỉ thay đổi một thông số tại một thời điểm.

Cùng mật độ nhưng khác độ dày

Giả sử hai tấm có cùng mật độ và cùng đường cong ứng suất–biến dạng, nhưng một tấm dày 10 mm và tấm còn lại dày 20 mm. Khi đều nén 50%, chúng có thể cần mức ứng suất tương tự trong điều kiện thử lý tưởng, nhưng hành trình nén tuyệt đối lần lượt là 5 mm và 10 mm.

Tấm 20 mm vì thế có nhiều khoảng biến dạng hơn trước khi đạt cùng mức strain. Trong ứng dụng hấp thụ xung lực, đó là một lợi thế khác hoàn toàn với việc làm foam cứng hơn.

Khối lượng trên diện tích cũng tăng theo chiều dày. Chẳng hạn, foam 30 kg/m³ dày 10 mm có khối lượng lý thuyết khoảng 0,30 kg/m²; cùng foam đó ở 20 mm là khoảng 0,60 kg/m².

Cùng độ dày nhưng khác mật độ

Nếu giữ độ dày 10 mm nhưng tăng mật độ từ 30 lên 60 kg/m³, khối lượng lý thuyết trên diện tích cũng tăng từ khoảng 0,30 lên 0,60 kg/m². Tuy nhiên, khoảng biến dạng hình học vẫn chỉ nằm trong lớp dày 10 mm.

Như vậy, một tấm 20 mm ở 30 kg/m³ và một tấm 10 mm ở 60 kg/m³ có thể cùng đạt khoảng 0,60 kg/m² về lượng vật liệu, nhưng chúng không tương đương về cơ học. Phương án thứ nhất có nhiều hành trình nén hơn; phương án thứ hai, nếu nằm trong cùng họ foam, thường tạo phản lực cao hơn ở một mức biến dạng nhất định.

Đây chính là lý do không thể đánh giá hiệu năng chỉ bằng tổng lượng vật liệu sử dụng.

Không thể lấy mật độ cao để thay cho độ dày lớn

Một nhầm lẫn phổ biến là cho rằng nếu không đủ không gian để dùng foam dày thì chỉ cần tăng mật độ để “bù”. Cách thay thế này chỉ đúng trong một số điều kiện rất giới hạn.

Tăng mật độ có thể giúp lớp foam mỏng chống bị nén cạn khi tải lớn, nhưng đồng thời nó làm thay đổi mức lực cần để nén foam. Với vật nhạy với va đập, một lớp quá cứng có thể truyền gia tốc hoặc lực đỉnh cao hơn dù bản thân foam chưa bị nén hết.

Ngược lại, tăng độ dày của một foam quá mềm cũng không giải quyết hoàn toàn vấn đề. Nếu ứng suất tác dụng vượt vùng làm việc phù hợp, foam vẫn có thể bị nén sâu và tiến gần trạng thái “bottoming out”, tức không còn đủ hành trình hữu ích để tiếp tục hấp thụ tải.

Vì vậy, hai thông số giải quyết hai câu hỏi riêng:

1.    Mật độ và đặc tính nén xác định foam phản ứng với mức tải như thế nào

2.    Độ dày xác định foam có bao nhiêu hành trình để thực hiện phản ứng đó

Thiếu một trong hai điều kiện, hiệu năng tổng thể đều có thể không phù hợp.

Cách đọc cặp độ dày–mật độ theo yêu cầu sử dụng

Với ứng dụng đệm chống va đập, nên hiểu mật độ cùng đường cong nén là yếu tố xác định vùng tải mà foam có thể làm việc, còn độ dày cung cấp hành trình biến dạng cần thiết để tiêu tán năng lượng. Vì thế, không nên lựa chọn chỉ bằng một giá trị kg/m³ hoặc một con số mm.

Trong các chi tiết đệm chịu tải tĩnh, logic cũng tương tự. Đặc tính vật liệu quyết định mức biến dạng dưới áp lực, trong khi độ dày quyết định mức dịch chuyển tuyệt đối. Nén 25% một lớp 20 mm tương ứng khoảng 5 mm, nhưng với lớp 40 mm là khoảng 10 mm dù tỷ lệ biến dạng giống nhau.

Đối với cách nhiệt, vai trò lại cho thấy sự khác biệt theo một hướng khác. Trong mô hình dẫn nhiệt một chiều đơn giản:

[

R\approx\frac{t}{k}

]

Nếu hệ số dẫn nhiệt (k) không đổi, tăng độ dày làm tăng điện trở nhiệt gần như trực tiếp. Mật độ có thể ảnh hưởng đến (k) thông qua cấu trúc cell và tỷ lệ pha rắn, nhưng quan hệ đó không thể suy ra chỉ bằng việc nhìn vào kg/m³.

Khối lượng và không gian lắp đặt cũng cần được xem đồng thời. Vì (m/A=\rho t), tăng bất kỳ thông số nào đều làm tăng khối lượng foam trên diện tích. Tuy nhiên, cùng một khối lượng vật liệu có thể được phân bố thành lớp dày–mật độ thấp hoặc lớp mỏng–mật độ cao, và hai cấu hình vẫn tạo ra hành vi cơ học khác nhau.

Cách đọc hợp lý vì thế là xem mật độ cùng dữ liệu nén để hiểu mức phản lực, sau đó xem độ dày để kiểm tra hành trình biến dạng, khoảng lắp đặt và lượng năng lượng cần xử lý. Với tải va đập thực tế, kết quả cuối cùng còn phụ thuộc tốc độ biến dạng, diện tích chịu tải, nhiệt độ, số lần tác động và cấu trúc cell nên cần đánh giá trên dữ liệu thử phù hợp với điều kiện sử dụng.

Độ dày và mật độ PE Foam không phải hai cách biểu diễn cùng một mức “nhiều hay ít foam”. Độ dày chủ yếu quyết định hành trình biến dạng và lượng vật liệu tham gia theo chiều nén; mật độ chủ yếu tác động đến đặc tính ứng suất–biến dạng, mức phản lực và khối lượng trên thể tích. Hai thông số tương tác với nhau nhưng không thể quy đổi trực tiếp để thay thế nhau. Muốn đánh giá đúng một cấu hình PE Foam, cần xem đồng thời độ dày, mật độ và dữ liệu nén của chính loại foam đó thay vì kết luận rằng phương án dày hơn hoặc mật độ cao hơn luôn tốt hơn.
