PE Foam liên kết ngang và không liên kết ngang khác gì?

Sự khác nhau ở cấp độ phân tử kéo theo khác biệt về độ bền kéo, khả năng chống biến dạng kéo dài, độ ổn định của thành ô khi tạo bọt, khả năng giữ hình dạng dưới nhiệt và khả năng tái gia công bằng nóng chảy. Tuy vậy, “liên kết ngang” không đồng nghĩa tự động với “tốt hơn”. Mật độ foam, kích thước ô, mức độ liên kết ngang, công thức phụ gia và điều kiện thử đều có thể làm thay đổi đáng kể kết quả thực tế.

Khác biệt cốt lõi nằm ở mạng liên kết giữa các chuỗi PE

PE Foam không liên kết ngang là polyethylene được tạo bọt nhưng các mạch polymer về cơ bản vẫn giữ bản chất nhiệt dẻo. Khi nhiệt độ tăng đủ cao, các mạch có thể chuyển động tương đối, vật liệu mềm dần và có thể được nóng chảy để tái gia công.

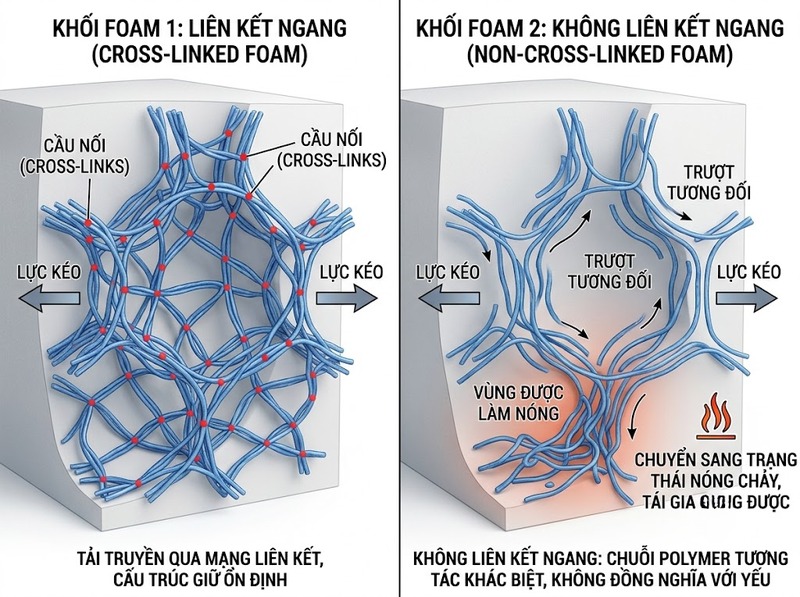

Ở PE Foam liên kết ngang, một phần các chuỗi PE được nối với nhau thành mạng ba chiều. Liên kết ngang có thể được tạo bằng phương pháp hóa học, chẳng hạn sử dụng peroxide, hoặc bằng bức xạ. Mạng polymer hình thành sau quá trình này hạn chế sự trượt tương đối giữa các chuỗi và làm vật liệu khó chảy lại theo cơ chế của PE nhiệt dẻo thông thường.

Khi thành ô foam chịu kéo, nén hoặc nhiệt, mạng liên kết này giúp tải được truyền qua nhiều đoạn mạch polymer thay vì phụ thuộc chủ yếu vào sự vướng mắc giữa các chuỗi riêng lẻ. Đây là cơ sở để PE Foam liên kết ngang thường có lợi thế về độ bền kéo, kháng creep và ổn định hình dạng.

Điều cần tránh là đồng nhất “không liên kết ngang” với “yếu”. PE Foam không liên kết ngang vẫn có thể có cấu trúc ô kín, độ ổn định kích thước và khả năng đệm va đập cao. Một số dòng foam PE không liên kết ngang thương mại còn được thiết kế cho va đập lặp lại và sử dụng nhiều lần.

Liên kết ngang thay đổi cấu trúc ô và cơ chế chịu tải như thế nào?

Trong quá trình tạo bọt, polymer cần đủ mềm để khí làm vật liệu nở nhưng đồng thời phải có đủ độ bền nóng chảy để thành ô không sụp hoặc hợp nhất quá mức. Liên kết ngang làm thay đổi tính nhớt–đàn hồi của pha polymer, nhờ đó có thể ổn định thành ô trong lúc foam hình thành.

Nghiên cứu trên các hệ polyethylene tạo bọt có kiểm soát cho thấy mức liên kết ngang có ảnh hưởng trực tiếp đến kích thước ô và cơ tính. Khi mức liên kết ngang giảm trong hệ được khảo sát, kích thước ô tăng lên trong khi độ bền cơ học giảm; các nghiên cứu khác cũng ghi nhận việc tạo mạng liên kết giúp kiểm soát cấu trúc tế bào và tăng độ bền cơ học.

Sau khi foam đã hình thành, cơ chế tương tự tiếp tục tác động khi vật liệu chịu tải. Các cầu nối giữa chuỗi làm giảm khả năng mạch polymer trượt vĩnh viễn qua nhau, qua đó có thể cải thiện khả năng chống creep và phục hồi sau biến dạng.

Tuy nhiên, nhiều liên kết ngang hơn không có nghĩa mọi chỉ tiêu đều tăng tuyến tính. Mức crosslink, mật độ, tỷ lệ giãn nở và cấu trúc ô tương tác với nhau. Tăng crosslink có thể làm vật liệu cứng hơn hoặc thay đổi cơ chế hấp thụ năng lượng, vì vậy trạng thái “có liên kết ngang” chỉ là một biến số trong thiết kế foam chứ không phải thông số duy nhất quyết định hiệu năng.

So sánh cơ tính, phục hồi và độ ổn định nhiệt

Ở hai grade PE Foam có mật độ tương đối gần nhau, dữ liệu kỹ thuật cho thấy ứng suất nén có thể không chênh lệch quá lớn, trong khi độ bền kéo khác nhau rõ hơn. Đây là ví dụ hữu ích để thấy vì sao không nên mô tả đơn giản rằng foam liên kết ngang “cứng hơn ở mọi mặt”.

Các con số trên không phải một thử nghiệm đối đầu được kiểm soát. Hai grade sử dụng bộ phương pháp thử và cấu hình mẫu không hoàn toàn giống nhau, nên không thể lấy tỷ lệ chênh lệch làm hệ số áp dụng cho mọi PE Foam. Chúng cho thấy hai điểm quan trọng: khả năng chịu nén còn phụ thuộc mạnh vào mật độ, còn liên kết ngang có thể tạo khác biệt lớn hơn ở những đặc tính liên quan đến mạng polymer như độ bền kéo.

Ví dụ cũng bác bỏ cách hiểu rằng liên kết ngang sẽ làm tất cả các chỉ tiêu đều tốt hơn. Trong hai grade trên, dữ liệu hút nước thậm chí thấp hơn ở loại không liên kết ngang. Vì vậy, từng đặc tính phải được kiểm tra riêng thay vì suy ra từ nhãn vật liệu.

Về nhiệt, mạng liên kết ngang làm giảm khả năng mạch polymer chảy tự do, nhờ đó thường cải thiện khả năng giữ hình dạng và chống biến dạng nhiệt. Một grade crosslinked khoảng 60 kg/m³ công bố nhiệt độ vận hành tối đa khuyến nghị khoảng 100°C, với tiêu chí liên quan đến mức co tuyến tính sau thời gian phơi nhiệt xác định. Đây là thông số của một grade cụ thể, không phải giới hạn nhiệt mặc định của mọi PE Foam liên kết ngang.

Gia công và tái chế là trade-off quan trọng

Lợi thế về ổn định cấu trúc của liên kết ngang đi kèm một đánh đổi quan trọng: mạng liên kết cộng hóa trị khiến polyethylene liên kết ngang không thể đơn giản nóng chảy rồi chảy lại như PE nhiệt dẻo thông thường. Điều này làm quá trình tái gia công bằng ép đùn hoặc tạo hình nóng chảy trở nên khó hơn. Các tổng quan về polyolefin liên kết ngang xem đây là một trong những rào cản chính đối với tái chế cơ học thông thường.

PE Foam không liên kết ngang vẫn giữ bản chất nhiệt dẻo nên thuận lợi hơn cho tái chế cơ học khi phế liệu đủ sạch và có hệ thống thu gom phù hợp. Một dòng PE foam đóng gói không liên kết ngang thương mại, chẳng hạn, được thiết kế để đi vào các hệ thống tái chế LDPE.

Dù vậy, nói “PE Foam liên kết ngang không thể tái chế” là quá tuyệt đối. Nghiên cứu năm 2026 đã khảo sát việc nghiền phế liệu foam XLPE rồi sử dụng vật liệu nghiền như thành phần trong hỗn hợp PE tái sinh; các hướng xử lý nhiệt–cơ và hóa học khác cũng đang được nghiên cứu. Điểm khác biệt thực tế là crosslinked PE khó quay lại chu trình remelt–extrude trực tiếp hơn, chứ không phải hoàn toàn không có phương án thu hồi giá trị.

Không thể kết luận chỉ từ nhãn “liên kết ngang” hay “không liên kết ngang”

Mật độ là một biến số rất mạnh. Nghiên cứu cơ học trên PE Foam liên kết ngang cho thấy nhiều tính chất cơ học thay đổi theo mật độ và có thể được mô tả gần đúng bằng quan hệ dạng lũy thừa. Vì vậy, một foam không liên kết ngang mật độ cao hoàn toàn có thể chịu nén lớn hơn một foam liên kết ngang mật độ thấp.

Kích thước và độ đồng đều của ô cũng quan trọng. Cùng là PE liên kết ngang nhưng thay đổi mức crosslink vẫn có thể làm thay đổi kích thước ô, tỷ lệ giãn nở và cơ tính. Tương tự, thay đổi công thức tạo bọt, mật độ hoặc cấu trúc tấm ở foam không liên kết ngang cũng làm kết quả thay đổi.

Điều kiện thử là yếu tố thứ ba. ASTM D3575 áp dụng cho vật liệu cellular ô kín mềm làm từ polymer olefin, còn ISO 7214 quy định các phương pháp thử cho cellular polyethylene. Khi đối chiếu datasheet, các giá trị về nén, compression set hoặc tính chất khác chỉ có ý nghĩa so sánh trực tiếp khi tỷ lệ biến dạng, hướng mẫu, thời gian hồi phục, nhiệt độ và phương pháp thử tương thích.

Do đó, câu hỏi kỹ thuật đúng không phải chỉ là “foam này có crosslink không?”, mà còn phải gồm “mật độ bao nhiêu, cấu trúc ô thế nào, thử theo phương pháp nào và dưới điều kiện tải nào?”.

Nên dùng loại nào theo yêu cầu sử dụng?

Nếu ứng dụng yêu cầu độ bền kéo cao, khả năng giữ hình dạng tốt dưới nhiệt hoặc tải kéo dài, chống creep và độ ổn định cấu trúc cao, PE Foam liên kết ngang thường là nhóm vật liệu đáng xem xét trước. Những lợi thế này xuất phát trực tiếp từ mạng polymer và đã được ghi nhận trong nghiên cứu về vật liệu polyethylene liên kết ngang.

Nếu ưu tiên chính là đệm va đập trong đóng gói, gia công tấm hoặc khối tương đối đơn giản và khả năng đưa phế liệu trở lại dòng tái chế LDPE thuận lợi hơn, PE Foam không liên kết ngang có lợi thế thực tế. Loại này vẫn có thể đạt độ phục hồi tốt và chịu nhiều lần va đập, nên không nhất thiết phải chuyển sang foam liên kết ngang khi yêu cầu kỹ thuật không cần đến lợi thế của mạng crosslink.

Cách lựa chọn đáng tin cậy hơn là đặt thông số làm việc lên trước tên vật liệu: mật độ, ứng suất nén tại mức biến dạng mục tiêu, compression set sau thời gian hồi phục xác định, độ bền kéo, nhiệt độ sử dụng, độ hút nước, cấu trúc ô và yêu cầu cuối vòng đời. Sau đó mới đối chiếu các grade liên kết ngang và không liên kết ngang có dữ liệu thử tương thích.

PE Foam liên kết ngang khác PE Foam không liên kết ngang trước hết ở mạng phân tử. Crosslink hạn chế sự trượt của các chuỗi PE, nhờ đó thường cải thiện độ bền kéo, kháng creep và ổn định hình dạng khi chịu nhiệt hoặc tải; đổi lại, vật liệu khó nóng chảy để tái gia công theo quy trình nhiệt dẻo thông thường.

PE Foam không liên kết ngang dễ tái xử lý bằng phương pháp nhiệt dẻo hơn và vẫn có thể đạt khả năng đệm, phục hồi và chịu nén cao. Vì vậy, không có loại nào tốt hơn trong mọi trường hợp. Cần so sánh các grade ở mật độ và điều kiện thử tương đương, sau đó đối chiếu với yêu cầu thực tế về nén, kéo, nhiệt, phục hồi, gia công và vòng đời tái chế.
