Cách kiểm tra khả năng chống sốc của màng xốp hơi

Khả năng chống sốc của xốp hơi được đánh giá bằng những chỉ số nào?

Chỉ số cốt lõi là mức gia tốc cực đại truyền qua lớp đệm khi xảy ra va đập, thường biểu diễn theo G. Một G tương đương khoảng 9,8 m/s². Trong cùng điều kiện thử, giá trị gia tốc cực đại truyền qua thấp hơn cho thấy lớp đệm làm giảm đỉnh sốc tốt hơn. Tuy nhiên, con số này không thể tách khỏi tải tác dụng lên đệm, chiều dày hoặc cấu trúc xốp và mức năng lượng va đập.

ASTM D1596-14(2023) mô tả phép thử đặc tính đệm sốc động của vật liệu bao bì bằng cách cho một platen có dẫn hướng va vào mẫu đệm và ghi lịch sử gia tốc theo thời gian. Dữ liệu có thể dùng tại một điểm thử hoặc xây dựng “dynamic cushion curve” — đường cong biểu diễn sốc truyền qua theo G trên một dải tải tĩnh, ứng với một chiều dày vật liệu và một độ cao rơi tương đương xác định.

Vì thế, một kết quả kiểu “xốp hơi chịu được X kg” là chưa đủ để kết luận khả năng chống sốc. Cùng một loại xốp, tải phân bố trên diện tích nhỏ hoặc lớn sẽ tạo mức tải tĩnh khác nhau; cùng tải đó nhưng thay đổi chiều dày, số lớp hoặc độ cao rơi cũng làm kết quả thay đổi. Việc đánh giá phải gắn với tổ hợp điều kiện thử cụ thể.

Xốp hơi giảm sốc bằng cơ chế nào?

Các túi khí kín tạo thành lớp đệm có thể biến dạng. Khi vật thể va đập, lớp xốp bị nén, làm tăng quãng đường và thời gian giảm tốc, đồng thời phân bố tải trên vùng tiếp xúc. Khi quá trình giảm tốc diễn ra trong thời gian dài hơn, đỉnh gia tốc truyền tới sản phẩm có thể thấp hơn so với trường hợp va trực tiếp vào bề mặt cứng.

Cơ chế này chỉ hoạt động hiệu quả trong một vùng tải phù hợp. Với vật liệu đệm có khả năng nén, tải quá thấp có thể khiến lớp đệm chưa biến dạng đủ; ngược lại, tải quá cao có thể ép đệm gần hết hành trình nén, tạo hiện tượng “bottom out” và làm gia tốc truyền qua tăng trở lại. Vì vậy, đường cong đệm động thường được dùng để xác định vùng làm việc thay vì giả định rằng lớp đệm càng dày thì luôn chống sốc càng tốt.

Với xốp hơi, độ kín của các ô khí và tình trạng thủng hoặc xẹp cũng là điều kiện quan trọng. Một mẫu còn giữ khí và một mẫu đã mất khí không thể mặc nhiên được coi là có cùng đặc tính giảm sốc, dù hình dạng ban đầu giống nhau.

Thử đặc tính giảm sốc động của vật liệu như thế nào?

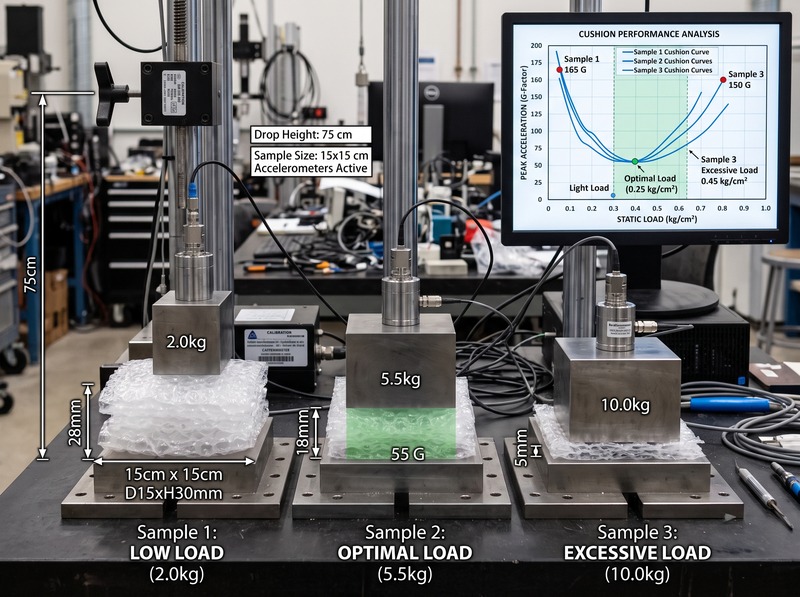

Ở cấp vật liệu, mẫu xốp được giữ trong một cấu hình xác định rồi chịu va đập có kiểm soát. Theo nguyên tắc của ASTM D1596, platen mang khối lượng thử tác động lên mẫu ở vận tốc tương ứng với một độ cao rơi tương đương; cảm biến gia tốc ghi lại tín hiệu gia tốc theo thời gian. Khối lượng thử, tải tĩnh, chiều dày mẫu, vận tốc va đập và số lần tác động là những biến cần được xác định khi xây dựng dữ liệu đệm động.

Tải tĩnh có thể hiểu là khối lượng tác dụng trên một đơn vị diện tích đỡ của lớp đệm. Khi thay đổi tải tĩnh và giữ các điều kiện khác cố định, nhiều điểm dữ liệu có thể được dùng để lập đường cong đệm động. Trục đứng thể hiện gia tốc truyền qua theo G, còn trục ngang thể hiện tải tĩnh. ASTM D1596 định nghĩa đường cong này cho một vật liệu, chiều dày hoặc cấu trúc và độ cao rơi tương đương cụ thể.

Do đó, để so sánh hai mẫu xốp hơi, điều kiện thử phải tương đương. Nếu mẫu A cho peak G thấp hơn mẫu B ở cùng tải tĩnh, cùng chiều dày và cùng mức va đập, có thể kết luận mẫu A giảm đỉnh sốc tốt hơn tại điểm làm việc đó. Nếu điều kiện thử khác nhau, các giá trị peak G không nên được so sánh trực tiếp.

Thử rơi kiện hàng xác nhận hiệu quả bảo vệ thực tế ra sao?

Thử vật liệu cho biết đặc tính của lớp đệm nhưng không đại diện hoàn toàn cho cả kiện hàng. ASTM D1596 lưu ý rằng dữ liệu có thể bị ảnh hưởng bởi diện tích mẫu, chiều dày, điều kiện tải và các yếu tố khác, đồng thời phép thử vật liệu không bao gồm đóng góp của hệ bao bì bên ngoài. Vì vậy, sau khi chọn cấu hình xốp cần xác nhận lại trên tổ hợp sản phẩm, lớp đệm và hộp thực tế.

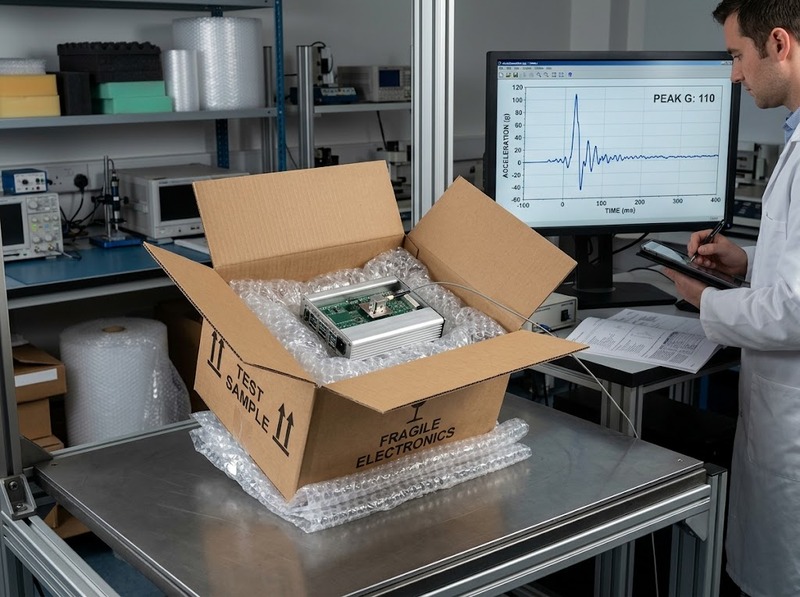

ASTM D5276-19(2023) dùng thử rơi tự do đối với kiện chứa đã nạp để đánh giá khả năng của bao bì hoặc tổ hợp bao bì và vật liệu đệm trong việc bảo vệ nội dung trước sốc do rơi. ISTA Procedure 1A áp dụng cho packaged-product có khối lượng 150 lb, tương đương 68 kg, trở xuống và được sử dụng như một phép thử integrity/screening.

Vì vậy, tiêu chí pass/fail không nên chỉ là “hộp không rách”. Trước khi thử cần xác định thế nào là hư hỏng không chấp nhận được đối với sản phẩm và bao bì. Sau thử phải kiểm tra các dấu hiệu như nứt, vỡ, biến dạng, mất chức năng hoặc dịch chuyển không mong muốn. Nếu sản phẩm được gắn cảm biến gia tốc, mức sốc thực nhận còn có thể được đối chiếu với ngưỡng chịu đựng đã xác lập cho sản phẩm.

Những yếu tố nào làm kết quả chống sốc thay đổi?

Chiều dày thực tế của lớp đệm là một biến quan trọng: một lớp xốp đơn và nhiều lớp chồng lên nhau không có cùng hành trình nén. Tải trên diện tích đỡ cũng phải được xét đến; cùng một sản phẩm nhưng diện tích tiếp xúc nhỏ hơn sẽ làm tải tĩnh trên lớp đệm tăng.

Mức va đập phải được xác định bằng độ cao rơi tương đương hoặc vận tốc va chạm. Một cấu hình cho kết quả tốt ở va đập nhẹ không mặc nhiên duy trì hiệu quả khi năng lượng va đập tăng. Số lần tác động cũng cần được ghi nhận, vì dữ liệu đường cong đệm có thể thể hiện một lần rơi cụ thể hoặc phản ứng qua nhiều lần tác động trong một chuỗi thử.

Riêng với xốp hơi, kích thước và chiều cao ô khí, số lớp, khả năng giữ khí, độ nguyên vẹn của màng và diện tích tiếp xúc đều có thể làm thay đổi cách lớp đệm biến dạng. Nhiệt độ hoặc thời gian lưu kho cũng cần được kiểm soát khi chúng có khả năng làm thay đổi áp suất trong ô khí hoặc tính chất của màng. Khi đánh giá ảnh hưởng của một yếu tố, nên giữ các biến còn lại ổn định để kết quả có thể so sánh.

Đọc kết quả thế nào để kết luận xốp hơi có phù hợp?

Không có một “điểm chống sốc” chung áp dụng cho mọi màng xốp hơi và mọi sản phẩm. Kết luận phải gắn với cấu hình sử dụng cụ thể: tải của sản phẩm, diện tích đỡ, chiều dày lớp xốp, mức va đập cần xét và ngưỡng gia tốc mà sản phẩm có thể chịu trước khi xuất hiện hư hỏng không chấp nhận được.

Ở cấp vật liệu, vùng làm việc phù hợp là vùng đường cong đệm cho mức peak G đáp ứng yêu cầu trong khoảng tải tĩnh dự kiến. Ở cấp kiện hàng, cấu hình chỉ nên được chấp nhận khi thử rơi theo profile đã xác định không gây hư hỏng vượt tiêu chí cho phép và, nếu có đo gia tốc, sốc truyền tới sản phẩm vẫn nằm trong giới hạn mục tiêu.

Cách đánh giá này cũng tránh hai hiểu nhầm phổ biến. Xốp dày hơn không tự động chống sốc tốt hơn nếu tải và cấu trúc đệm không nằm trong vùng làm việc phù hợp. Tương tự, một lần thả thử mà sản phẩm chưa hỏng không đủ để chứng minh thiết kế đáng tin cậy; giá trị của phép kiểm tra nằm ở điều kiện thử được xác định trước, dữ liệu có thể so sánh và tiêu chí pass/fail rõ ràng.

Khả năng chống sốc của màng xốp hơi nên được đánh giá bằng dữ liệu đo được thay vì cảm giác. Phép thử động ở cấp vật liệu cho biết peak G và đường cong đệm theo tải tĩnh trong điều kiện xác định; thử rơi ở cấp kiện hàng xác nhận lớp xốp có thực sự giữ sản phẩm trong giới hạn hư hỏng cho phép hay không. Muốn so sánh hoặc kết luận chính xác, cần giữ nhất quán chiều dày, tải, diện tích đỡ, mức va đập và số lần tác động, đồng thời gắn kết quả với tiêu chí hư hỏng của chính sản phẩm.
