Cấu trúc ô kín ảnh hưởng thế nào đến PE Foam?

Tuy nhiên, “ô kín” không phải một thông số đủ để dự đoán mọi tính chất. Hai tấm PE Foam đều là closed-cell vẫn có thể khác đáng kể nếu mật độ biểu kiến, kích thước và độ đồng đều của ô, chiều dày thành ô, mức liên kết ngang, hướng của ô hoặc nhiệt độ sử dụng khác nhau. Muốn đánh giá chính xác cần gắn mô tả cấu trúc với các phép đo như độ hút nước, độ dẫn nhiệt, ứng suất nén và compression set.

Cấu trúc ô kín thay đổi PE Foam theo cơ chế nào?

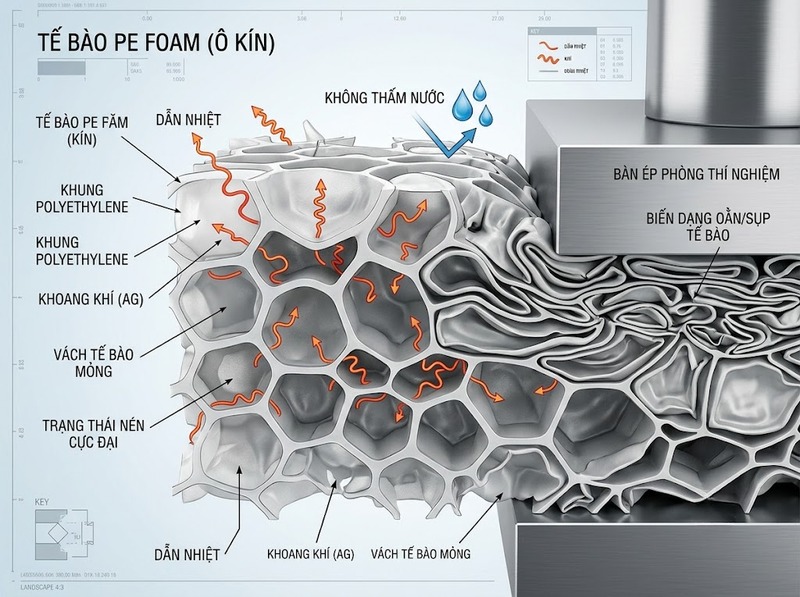

Bản chất của PE Foam là một hệ hai pha: khung polyethylene tạo thành vách ô và pha khí nằm trong các khoang. Khi các khoang tách biệt nhau, vật liệu không còn hành xử như một khối polyethylene đặc cũng không giống một mạng lỗ hở cho không khí đi xuyên qua. Tính chất vĩ mô xuất hiện từ sự tương tác giữa khung polymer, khí trong ô và hình học của các ô.

Đối với truyền nhiệt, phần khí có độ dẫn nhiệt thấp hơn polymer đặc và khó hình thành đối lưu quy mô lớn trong các ô nhỏ. Đối với truyền ẩm, vách polymer làm gián đoạn các đường thông liên tục mà nước lỏng có thể đi qua. Đối với tải nén, thành ô uốn, oằn và dần sụp khi biến dạng tăng; đồng thời khí bị nén tạo thêm phản lực. Ở biến dạng rất lớn, khoảng cách giữa các thành ô giảm mạnh và tiếp xúc giữa chúng làm vật liệu tiến dần tới trạng thái nén đặc.

Mức độ của các cơ chế này phụ thuộc vào mật độ và hình thái tế bào cụ thể; vì vậy, cùng là PE Foam ô kín nhưng hiệu năng không nhất thiết giống nhau.

Vì sao cấu trúc ô kín giúp PE Foam ít hút nước?

Nước lỏng thâm nhập nhanh vào foam khi tồn tại mạng lỗ thông nhau đủ để tạo đường đi liên tục. Với cấu trúc ô kín, phần lớn khoang khí bị ngăn cách bởi thành polyethylene, nên nước không có mạng mao quản xuyên suốt để lan sâu như ở foam ô mở. Đây là nguyên nhân trực tiếp khiến PE Foam ô kín thường có độ hút nước thấp.

Ở các grade PE Foam ô kín mật độ thấp khoảng 20–30 kg/m³, có thể gặp chỉ tiêu hút nước sau 24 giờ dưới khoảng 1–2% tùy phương pháp thử. Khoảng này chỉ có ý nghĩa tham khảo vì có phương pháp biểu diễn theo khối lượng, có phương pháp theo thể tích, và kết quả còn thay đổi theo cấu trúc bề mặt, tỷ lệ ô hở thực tế cùng điều kiện ngâm.

Ô kín cũng không đồng nghĩa với chống nước tuyệt đối. Quá trình cắt tấm làm lộ các ô ở bề mặt; lỗ đục, đường hàn, mối ghép hoặc hư hỏng cơ học có thể tạo đường thấm cục bộ. Hơi nước vẫn có thể khuếch tán qua pha polymer theo thời gian. Vì vậy, với ứng dụng nhạy với ẩm, cần đọc chỉ tiêu hút nước hoặc truyền hơi nước kèm điều kiện thử thay vì suy ra từ nhãn “closed-cell”.

Tác động của cấu trúc ô kín đến khả năng cách nhiệt

Hiệu quả cách nhiệt của PE Foam đến từ việc giảm tổng dòng nhiệt qua cả pha rắn và pha khí. Foam có tỷ lệ thể tích khí cao nên phần polymer đặc tạo đường dẫn nhiệt giảm so với polyethylene đặc; đồng thời các ô kín nhỏ hạn chế chuyển động khối của khí bên trong. Vì vậy, hình thái tế bào có quan hệ trực tiếp với độ dẫn nhiệt của vật liệu.

Với các grade PE Foam ô kín mật độ thấp, có thể gặp độ dẫn nhiệt λ khoảng 0,035–0,055 W/m·K khi đo quanh nhiệt độ trung bình 10°C. Đây không phải một hằng số của mọi PE Foam: khác biệt về mật độ, kích thước ô, khí trong ô, thành phần polymer và nhiệt độ đo có thể làm giá trị thay đổi đáng kể.

Do đó, không nên suy luận rằng “càng kín càng cách nhiệt” theo một quan hệ tuyến tính đơn giản. Khi mật độ tăng, phần polymer rắn có thể tăng và làm tăng đường truyền nhiệt qua pha rắn; ngược lại, thay đổi kích thước ô có thể tác động đến truyền nhiệt theo hướng khác. Giá trị λ chỉ nên được so sánh khi điều kiện và phương pháp đo tương thích.

Cấu trúc ô kín ảnh hưởng đến độ đàn hồi và hấp thụ lực ra sao?

Khi PE Foam bị nén, tải được phân phối qua mạng thành ô và khí bị giữ bên trong. Ở giai đoạn đầu, thành ô biến dạng đàn hồi; khi tải tăng, chúng có thể uốn, oằn hoặc sụp có kiểm soát. Quá trình này tạo vùng biến dạng lớn trước khi foam bị nén đặc, nhờ đó vật liệu có thể hấp thụ năng lượng. Với ô kín, áp suất khí tăng trong quá trình nén còn đóng góp thêm vào phản lực và khả năng hồi phục.

Ở nhóm foam mật độ khoảng 24–30 kg/m³, có thể gặp ứng suất nén tại 25% biến dạng quanh 50–65 kPa, còn tại 50% biến dạng có thể vượt 100 kPa tùy grade. Compression set sau thời gian hồi phục có thể ở mức vài phần trăm đối với vật liệu có khả năng hồi phục tốt, nhưng thay đổi đáng kể theo mức nén, thời gian giữ tải, nhiệt độ và cấu trúc foam. Vì vậy, tính năng đệm cần được mô tả bằng đường ứng suất–biến dạng và độ biến dạng dư, không chỉ bằng cảm giác “mềm” hay “đàn hồi”.

Cấu trúc ô kín cũng không bảo đảm mọi foam có độ hồi phục giống nhau. Mật độ cao hơn thường đi kèm thành ô dày hơn, làm tăng ứng suất cần để uốn, oằn và làm sụp tế bào. Kích thước, độ đồng đều và hướng của ô cũng làm thay đổi đáp ứng cơ học. Với tải tĩnh dài hạn, tải lặp hoặc va đập, cần xem thêm compression set, creep, tốc độ biến dạng và hướng thử.

Ô kín không phải biến số duy nhất quyết định tính chất

Sai lầm phổ biến là xem “closed-cell” như một cấp chất lượng. Trên thực tế, đây trước hết là mô tả kiến trúc tế bào. Tính chất cuối cùng phụ thuộc đồng thời vào mật độ tương đối, kích thước ô, phân bố kích thước, độ dày thành ô, tỷ lệ ô bị hở, mức liên kết ngang, thành phần polymer và mức độ bất đẳng hướng.

Đáp ứng nén của polyethylene foam thay đổi theo cả mật độ và hình thái tế bào; kích thước ô, mật độ ô và áp suất khí bên trong đều có thể ảnh hưởng đến cơ chế nén. Tương tự, nếu các ô bị kéo dài hoặc định hướng theo một phương, độ cứng và biến dạng nhiệt có thể khác giữa các hướng. Do đó, hai vật liệu đều là PE Foam ô kín nhưng không nhất thiết có cùng độ cứng, độ ổn định kích thước hay khả năng hấp thụ lực.

Điều này tạo ra trade-off thực tế. Tăng mật độ thường làm thành ô dày hơn và tăng khả năng chịu nén, nhưng cũng tăng khối lượng và có thể tăng phần truyền nhiệt qua polymer. Ô nhỏ, đồng đều có thể giúp kiểm soát cơ học và truyền nhiệt tốt hơn, nhưng kết quả vẫn phụ thuộc vật liệu nền, liên kết ngang và độ đồng đều của cấu trúc. Nhãn “ô kín” vì thế chỉ là điểm bắt đầu của đánh giá kỹ thuật.

Đọc tính chất PE Foam từ cấu trúc đến thông số đo

Cách đúng để diễn giải cấu trúc ô kín là xem nó như cơ chế nền, sau đó kiểm tra các chỉ tiêu đo đại diện cho tính năng cần quan tâm. ASTM D3575 cung cấp các phương pháp thử cho vật liệu cellular olefin mềm dạng ô kín, còn ISO 7214 áp dụng cho cellular polyethylene mềm và bán cứng. Khi so sánh hai grade, điều quan trọng là dùng cùng phương pháp thử hoặc hiểu rõ khác biệt giữa các điều kiện đo.

Các thông số nên được đọc theo chuỗi sau:

·         Mật độ biểu kiến: Cho biết lượng vật liệu rắn trên một đơn vị thể tích và thường liên hệ mạnh với độ cứng nén

·         Kích thước, độ đồng đều và hướng ô: Giúp giải thích khác biệt về cơ học, ổn định kích thước và truyền nhiệt

·         Ứng suất nén theo mức biến dạng: Cho biết foam cần bao nhiêu tải để bị nén 10%, 25%, 50% hoặc mức quy định

·         Compression set hoặc creep: Cho biết mức biến dạng còn lại hoặc tích lũy sau tải kéo dài

·         Độ hút nước và truyền hơi nước: Kiểm tra trực tiếp mức độ mà lợi thế của cấu trúc ô kín được duy trì trong môi trường ẩm

·         Độ dẫn nhiệt λ tại nhiệt độ xác định: Cho phép đánh giá cách nhiệt bằng số thay vì mô tả định tính

·         Nhiệt độ làm việc và hướng thử: Xác lập giới hạn để tránh áp dụng một giá trị đo sang điều kiện khác

Khi các chỉ tiêu này được đặt cạnh nhau, vai trò của cấu trúc ô kín trở nên rõ hơn: nó tạo điều kiện cho PE Foam ít hút nước, dẫn nhiệt thấp và có cơ chế hấp thụ lực đặc trưng, nhưng mức hiệu năng cụ thể chỉ được xác nhận bằng hình thái vi mô và dữ liệu thử tương ứng.

Cấu trúc ô kín là nền tảng quan trọng tạo nên tính chất của PE Foam vì nó giữ khí trong các khoang riêng biệt, hạn chế đường thấm liên tục của nước và buộc tải nén được tiếp nhận bởi cả thành ô lẫn khí bên trong. Nhờ đó, PE Foam ô kín có thể đạt độ hút nước thấp, độ dẫn nhiệt thấp và khả năng đệm–hồi phục hữu ích. Dù vậy, không nên coi “ô kín” là bảo chứng cho một mức hiệu năng cố định. Mật độ, hình thái tế bào, liên kết ngang, hướng ô, nhiệt độ và điều kiện tải vẫn quyết định giá trị thực tế; vì thế, kết luận kỹ thuật nên dựa trên dữ liệu thử định lượng của từng grade và điều kiện sử dụng.
