LDPE và LLDPE khác nhau thế nào khi sản xuất màng PE?

Vì vậy, câu hỏi thực tế không phải “LDPE hay LLDPE tốt hơn”, mà là dây chuyền đang bị giới hạn bởi yếu tố nào. Nếu giới hạn nằm ở bubble stability và cửa sổ gia công, LDPE thường có lợi thế. Nếu giới hạn nằm ở toughness, puncture hoặc mục tiêu giảm độ dày mà vẫn duy trì cơ tính, LLDPE thường có lợi hơn. Trong nhiều công thức màng, hai loại được phối để cân bằng khả năng chạy máy của LDPE với cơ tính của LLDPE.

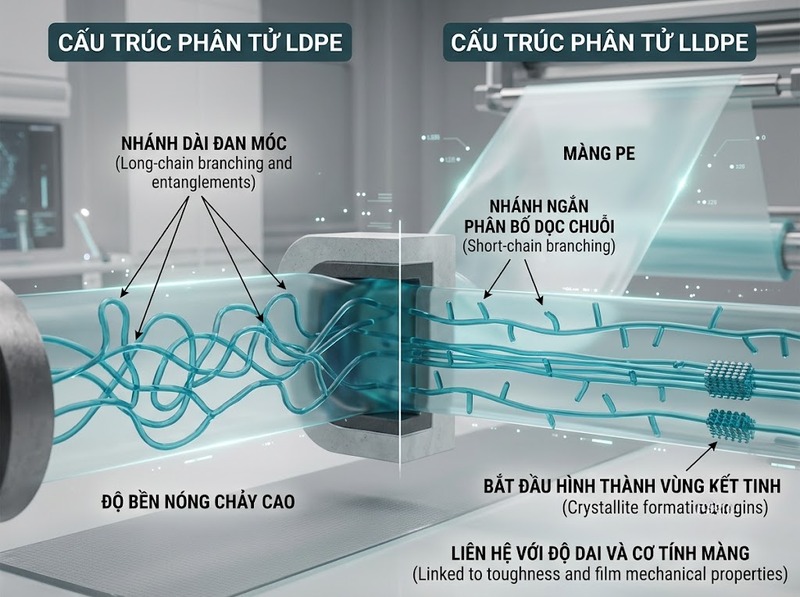

Cấu trúc phân tử khiến LDPE và LLDPE hành xử khác nhau khi tạo màng

LDPE có mức phân nhánh cao, gồm cả nhánh ngắn và nhánh dài. LLDPE gần tuyến tính hơn: mạch polyethylene chính mang các nhánh ngắn sinh ra từ comonomer như butene, hexene hoặc octene. Đây là khác biệt cốt lõi vì nhánh dài của LDPE tạo thêm rối móc giữa các đại phân tử trong trạng thái nóng chảy, còn short-chain branching của LLDPE ảnh hưởng mạnh đến khả năng kết tinh và morphology của vật liệu.

Hệ quả là hai vật liệu có điểm mạnh khác nhau. Long-chain branching giúp LDPE đạt melt strength cao hơn, có lợi khi polymer nóng chảy đang bị kéo giãn trong quá trình thổi màng. LLDPE lại thường cho tensile, impact, tear và toughness tốt hơn. Nghiên cứu trên blown film cũng ghi nhận LDPE dễ gia công hơn và có melt strength cao hơn, trong khi LLDPE thường nổi trội về cơ tính.

Tuy nhiên, không nên rút gọn cơ chế thành “nhánh nhiều thì yếu, nhánh ít thì bền”. Với LLDPE, molecular-weight distribution ảnh hưởng đáng kể đến tính chảy, còn loại và phân bố short-chain branching tác động đến kết tinh tại frost line. Vì vậy, hai grade cùng mang tên LLDPE nhưng khác MI, density, comonomer hoặc MWD có thể cho hành vi chạy máy và cơ tính khác nhau rõ rệt.

Khác biệt khi đùn thổi màng: LDPE thuận lợi về ổn định quá trình, LLDPE đòi hỏi tối ưu kỹ hơn

Melt strength và độ ổn định bong bóng

Trong blown film, polymer nóng chảy phải chịu đồng thời kéo theo hướng máy và giãn ngang trước khi đông đặc. Melt strength không đủ có thể làm cửa sổ vận hành hẹp và bong bóng nhạy hơn với biến động. LDPE thường có lợi thế ở đây vì long-chain branching tạo mức độ rối móc cao trong pha nóng chảy. Tài liệu kỹ thuật về film extrusion cũng mô tả LDPE có zero-shear viscosity cao và melt strength thuận lợi cho bubble stability; một số grade LDPE được thiết kế riêng để đóng vai trò blend hoặc core-layer partner nhằm tăng độ ổn định bong bóng.

LLDPE thông thường có cơ tính rắn tốt nhưng processability thường khó hơn LDPE trong blown film. Vì thế, khi tăng tỷ lệ LLDPE, dây chuyền có thể cần kiểm soát kỹ hơn nhiệt độ nóng chảy, output, làm mát và điều kiện kéo giãn. Đây cũng là lý do LDPE vẫn có vai trò đáng kể dù LLDPE có ưu thế về toughness. Tuy nhiên, kết luận này không áp dụng đồng nhất cho mọi grade: các polyethylene hiệu năng cao được thiết kế với rheology hoặc long-chain branching phù hợp có thể cải thiện đáng kể bubble stability và processability.

Shear thinning, áp suất đùn và cửa sổ vận hành

LDPE còn có shear-thinning mạnh. Khi shear rate tăng trong screw và die, độ nhớt biểu kiến giảm đáng kể; tài liệu kỹ thuật ghi nhận đặc điểm này có thể tạo melt pressure thấp hơn so với các loại PE khác trong cùng ứng dụng. Sự kết hợp giữa độ nhớt cao ở shear thấp để giữ melt strength và độ nhớt giảm ở shear cao để đi qua hệ đùn là một nguyên nhân quan trọng khiến LDPE thường được xem là dễ gia công trên dây chuyền blown film.

LLDPE không nên bị hiểu là “khó gia công” theo nghĩa tuyệt đối. Processability còn phụ thuộc MI/MFR, MWD, density, die geometry, nhiệt độ, output và hệ phụ gia. Khi chuyển từ LDPE sang LLDPE, giữ nguyên toàn bộ setpoint rồi dùng kết quả đó để đánh giá resin có thể tạo ra so sánh sai. Cửa sổ vận hành cần được tối ưu cho grade mới trước khi kết luận về áp suất, năng suất và độ ổn định của quá trình.

Các nhận định về bubble stability ở trên áp dụng trực tiếp nhất cho blown film. Với cast film, không tồn tại bong bóng nóng chảy nên lợi thế này của LDPE không còn là tiêu chí tương đương; khi đó cần đánh giá hai resin trên chính điều kiện đùn, kéo màng và yêu cầu cơ tính của dây chuyền cast film.

Khác biệt ở màng thành phẩm: LLDPE thường nổi trội về độ dai, LDPE có lợi thế gia công và quang học ở nhiều grade

Về cơ tính, LLDPE thường được ưu tiên khi màng cần chống va đập, chống đâm thủng, chịu kéo hoặc chịu abuse cao. Một ví dụ định lượng là grade ethylene-hexene Exceed 1018 với density khoảng 0,918 g/cm³ và MI 1,0 g/10 phút. Dữ liệu film-grade công bố cho màng blown khoảng 1 mil cho thấy tensile strength at break khoảng 60 MPa theo MD và 50 MPa theo TD, elongation at break khoảng 480% và 640%, dart drop khoảng 590 g, Elmendorf tear khoảng 250 g và 430 g, cùng puncture force khoảng 50 N. Đây là dữ liệu điển hình của một grade cụ thể, không phải thông số đại diện cho toàn bộ LLDPE.

LDPE không nên bị đánh giá chỉ qua việc cơ tính thường thấp hơn LLDPE. Product guide của nhà sản xuất cho thấy các grade LDPE film được phát triển cho những nhiệm vụ khác nhau như optical properties, sealing, drawdown, shrink và melt strength. Chẳng hạn, một grade LDPE có density 0,923 g/cm³ và MI 0,75 g/10 phút được định vị làm co-extrusion partner để bổ sung melt strength cho lớp lõi. Điều này cho thấy lựa chọn resin là bài toán cân bằng giữa rheology, cơ tính, optics và sealing chứ không phải một bảng xếp hạng vật liệu đơn giản.

Khi so sánh LDPE và LLDPE, cần giữ cùng độ dày màng và điều kiện tạo màng, sau đó sử dụng các phép thử tương ứng. ASTM D882-26 áp dụng cho tensile properties của thin plastic sheeting; ASTM D1709-24 xác định dart impact; D1922-23 dùng cho propagation tear; D1003-21 dùng cho haze và luminous transmittance. Các tiêu chuẩn cũng chỉ ra rằng kết quả chịu ảnh hưởng của độ dày, cách tạo mẫu, orientation và điều kiện thử. Vì thế, lấy hai con số từ hai datasheet được tạo ở điều kiện khác nhau rồi tính phần trăm “LLDPE tốt hơn LDPE” không phải phép so sánh kỹ thuật đáng tin cậy.

Nên dùng LDPE, LLDPE hay phối trộn trong công thức màng PE?

Nếu ưu tiên chính là blown film chạy ổn định, bong bóng ổn định ở output mục tiêu hoặc dây chuyền vốn được thiết lập quanh rheology của LDPE, LDPE có thể đóng vai trò lớn hơn trong công thức. Nếu ưu tiên chính là tensile, dart impact, puncture, toughness hoặc giảm gauge nhưng vẫn duy trì khả năng chịu tải, LLDPE thường là thành phần tạo giá trị cơ tính lớn hơn.

Khi cần cả hai nhóm lợi ích, blend LDPE/LLDPE là cách tiếp cận phổ biến. Cơ chế khá trực tiếp: LDPE bổ sung long-chain branching và melt strength cho pha nóng chảy, còn LLDPE duy trì phần lớn lợi ích về cơ tính. Tài liệu nghiên cứu từng ghi nhận rằng trong hệ được khảo sát, bổ sung LDPE ở mức tới khoảng 20% khối lượng vào LLDPE có thể cải thiện processability và transparency trong khi vẫn giữ nhiều đặc tính của LLDPE. Con số đó là kết quả cho hệ vật liệu cụ thể, không phải tỷ lệ phối chuẩn cho mọi grade, mọi máy hay mọi cấu trúc màng.

Do đó, tỷ lệ phối nên được xác lập trên chính dây chuyền sản xuất. Cách so sánh có giá trị là giữ cố định grade, độ dày mục tiêu và các điều kiện chính; theo dõi melt pressure, motor load, bubble stability, gauge profile và output; sau đó kiểm tra tensile, dart, tear, puncture, haze và seal bằng cùng phương pháp. Cách làm này tránh hai lỗi đối nghịch: tăng LLDPE để lấy cơ tính nhưng làm cửa sổ vận hành quá hẹp, hoặc tăng LDPE để dễ chạy máy nhưng hy sinh nhiều toughness hơn mức cần thiết. Việc kiểm soát độ dày và điều kiện tạo màng đặc biệt quan trọng vì các phép thử impact, tensile và tear đều nhạy với những biến này.

LDPE và LLDPE khác nhau quan trọng nhất ở mối quan hệ giữa cấu trúc phân tử, lưu biến nóng chảy và cơ tính của màng. LDPE thường mang lại melt strength, shear-thinning và bubble stability thuận lợi hơn trong blown film; LLDPE thường mang lại tensile, impact, tear và puncture tốt hơn. Vì grade, MI, density, MWD, comonomer, độ dày và điều kiện tạo màng đều có thể thay đổi kết quả, không có một tỷ lệ LDPE/LLDPE tối ưu dùng chung. Cách lựa chọn phù hợp là xác định điểm nghẽn của dây chuyền và chỉ tiêu chất lượng cần đạt, sau đó tối ưu resin hoặc blend trên cùng điều kiện gia công và hệ phép thử.
