Vì sao PE Foam bị lún và mất đàn hồi?

Với PE Foam ô kín, khả năng hồi phục đến từ cả khung polymer tạo thành thành/cạnh ô và khí nằm trong các ô. Khi tải nén được duy trì, khung polymer có thể creep, các thành ô oằn sâu hơn, còn trạng thái áp suất và sự khuếch tán khí thay đổi theo thời gian. Nếu biến dạng vẫn nằm trong vùng hồi phục, foam có thể lấy lại phần lớn chiều dày sau khi tháo tải; nếu cấu trúc đã chịu biến dạng dẻo hoặc hư hại, một phần độ lún sẽ trở thành compression set.

Cơ chế khiến PE Foam bị lún sau khi chịu nén

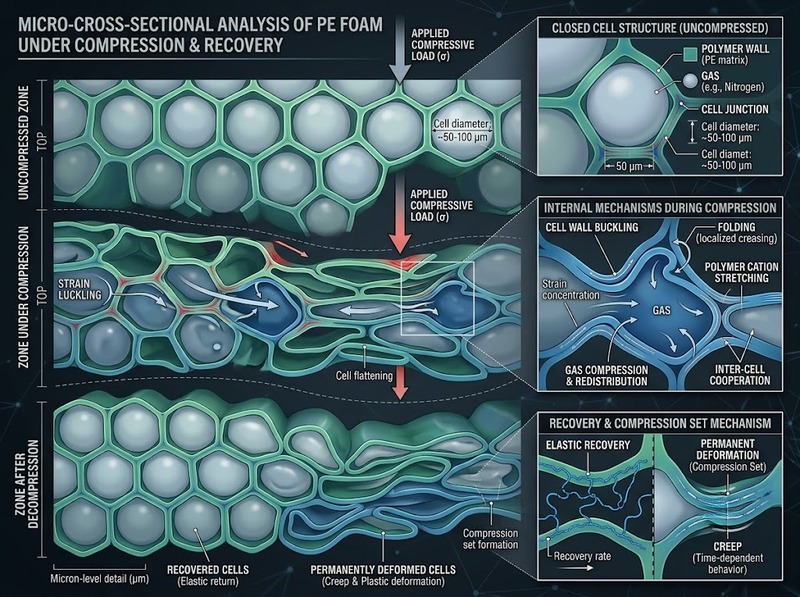

Khi chịu nén, PE Foam không chỉ “ép khí xuống” mà toàn bộ cấu trúc tế bào cùng tham gia chịu tải. Ở mức biến dạng nhỏ, thành và cạnh ô bị uốn, kéo hoặc nén; khi biến dạng tăng, nhiều thành ô bắt đầu oằn và vùng nén có thể tiến vào trạng thái plateau trước khi các ô bị ép sát hơn. Khung polyethylene lại có tính nhớt-đàn hồi, nên biến dạng không chỉ phụ thuộc lực tác dụng mà còn phụ thuộc thời gian lực đó được duy trì.

Đây là lý do PE Foam có thể tiếp tục lún dù tải không tăng. Nghiên cứu về creep của foam polyolefin cho thấy ở mức ứng suất dưới vùng chảy, creep chịu chi phối mạnh bởi tính nhớt-đàn hồi của polymer; khi ứng suất cao hơn, phần tải do khí trong ô kín gánh trở nên đáng kể hơn, đồng thời sự khuếch tán khí tạo thêm thành phần biến dạng phụ thuộc thời gian. Cơ chế này cũng giải thích tại sao kích thước mẫu, cấu trúc ô và thời gian giữ tải có thể làm hai miếng foam cùng vật liệu cho mức lún khác nhau.

Sau khi bỏ tải, các thành ô có xu hướng duỗi trở lại và áp suất khí dần cân bằng. Tuy nhiên, nếu thành ô đã bị kéo giãn dẻo, gập tạo “nếp” hoặc cấu trúc tế bào bị tổn thương, quá trình hồi phục sẽ không hoàn toàn. Khi đó, chiều dày còn thiếu sau một thời gian hồi phục xác định chính là biểu hiện của biến dạng dư, thường được đánh giá qua compression set. Điểm cần phân biệt là creep trong lúc chịu tải và compression set sau tháo tải có liên quan nhưng không phải cùng một đại lượng.

Tải nén và thời gian giữ tải làm độ lún tăng

Hai miếng PE Foam có thể chịu cùng một lực nhưng không chịu cùng một ứng suất nếu diện tích tiếp xúc khác nhau. Tải tập trung trên diện tích nhỏ làm ứng suất cục bộ tăng, khiến thành ô oằn sâu hơn và dễ đi vào vùng biến dạng không hồi phục. Tương tự, nếu chi tiết bị ép theo một hành trình cố định, foam mỏng hơn sẽ phải chịu tỷ lệ biến dạng lớn hơn so với foam dày hơn.

Thời gian giữ tải quan trọng không kém độ lớn tải. Khi một tải tĩnh được duy trì hàng giờ, hàng ngày hoặc lâu hơn, polymer có thời gian tái sắp xếp ở cấp phân tử và cấu trúc tế bào tiếp tục creep. Vì thế một foam có thể cho cảm giác “đỡ tốt” khi thử ấn nhanh bằng tay nhưng vẫn lún đáng kể khi bị kẹp hoặc đè liên tục trong lắp ráp thực tế. Các thử nghiệm trên PE Foam dưới tải kéo dài cũng ghi nhận chiều dày có thể không hồi hoàn toàn, cho thấy lịch sử tải ảnh hưởng đến tính toàn vẹn cơ học của cấu trúc foam.

Tải lặp lại tạo thêm một cơ chế tích lũy. Mỗi chu kỳ nén–nhả có thể gây hysteresis, làm tiêu tán năng lượng và để lại biến dạng dư; nếu strain tối đa cao hoặc thời gian nghỉ không đủ, ảnh hưởng của lịch sử tải càng đáng chú ý. Thử nghiệm nén–hồi phục theo chu kỳ trên PE Foam cũng cho thấy quan hệ nén có tính phi tuyến, không hoàn toàn đàn hồi và permanent set liên quan đến quá trình tải–dỡ tải.

Không có một con số phần trăm nén duy nhất để gọi là “an toàn” cho mọi PE Foam. Ngưỡng thực tế còn phụ thuộc mật độ, mức liên kết ngang, cấu trúc ô, nhiệt độ, tốc độ nén và grade cụ thể.

Nhiệt độ cao làm khả năng hồi phục giảm

Nhiệt độ làm thay đổi trực tiếp đáp ứng của khung polyethylene. Khi nhiệt độ tăng, chuyển động của các đoạn mạch polymer trở nên dễ hơn, quá trình relaxation và creep diễn ra nhanh hơn, còn ứng suất cần để gây biến dạng đáng kể có thể giảm. Vì vậy cùng một tải nén và cùng một thời gian giữ tải, PE Foam làm việc ở môi trường nóng có thể lún nhiều hơn hoặc cần lâu hơn để hồi lại so với ở điều kiện mát hơn.

Tác động này đặc biệt quan trọng khi nhiệt độ cao đi cùng tải tĩnh kéo dài. Foam không cần phải tiến gần nhiệt độ nóng chảy mới thay đổi cơ tính. Nghiên cứu về HDPE foam cho thấy ứng suất chảy ban đầu thay đổi theo mật độ và nhiệt độ, đồng thời quan sát cấu trúc cho thấy phần hồi phục không hoàn toàn có liên quan đến biến dạng dẻo khiến thành ô vẫn còn cong hoặc oằn sau khi tháo tải.

Không nên dùng một “nhiệt độ tối đa” chung cho PE Foam để suy ra khả năng chống lún. Giới hạn thực tế phụ thuộc loại PE, mức liên kết ngang, phụ gia, mật độ, cấu trúc ô, thời gian phơi nhiệt và việc vật liệu có đồng thời chịu tải hay không. Khi foam làm việc gần nguồn nhiệt, trong kho nóng hoặc trong cụm chi tiết bị nén lâu, cần đánh giá đúng grade ở nhiệt độ vận hành thay vì chỉ dựa trên dữ liệu đo ở nhiệt độ phòng.

Mật độ và cấu trúc ô quyết định mức hồi phục

Mật độ ảnh hưởng đến lượng polymer tham gia tạo thành thành và cạnh ô, nên thường liên quan đến ứng suất cần thiết để nén foam. Nhưng mật độ không phải biến số duy nhất. Mức liên kết ngang có thể hạn chế sự chảy nhớt của mạng polymer; kích thước ô, độ đồng đều của ô và hướng cấu trúc quyết định strain phân bố đều hay tập trung; quy trình tạo foam cũng có thể khiến vật liệu có tính bất đẳng hướng.

Một ví dụ cùng họ PE Foam liên kết ngang cho thấy vì sao phải nhìn nhiều thông số đồng thời. Với grade danh nghĩa 24 kg/m³, ứng suất nén điển hình ở 25% và 50% strain lần lượt khoảng 52 và 116 kPa; grade 45 kg/m³ trong cùng dòng sản phẩm đạt khoảng 90 và 163 kPa ở các mức strain tương ứng. Sự khác biệt này cho thấy grade mật độ cao hơn trong cùng hệ vật liệu cần ứng suất lớn hơn để đạt cùng mức nén, nhưng không nên suy rộng thành quy luật “mật độ càng cao thì luôn hồi tốt hơn” cho mọi công nghệ PE Foam.

Để đánh giá khả năng chống lún, density nên được đọc cùng compression stress–strain và compression set. Hai foam có mật độ tương tự vẫn có thể hồi phục khác nhau nếu mức liên kết ngang, morphology của ô hoặc hướng cắt khác nhau. Cảm giác “cứng tay” cũng không thay thế được dữ liệu nén, vì độ cứng tức thời không cho biết vật liệu sẽ creep bao nhiêu sau nhiều giờ dưới tải.

Phân biệt hồi phục chậm với biến dạng dư

PE Foam có thể tiếp tục hồi chiều dày trong nhiều giờ sau khi bỏ tải. Đây là hệ quả trực tiếp của tính nhớt-đàn hồi và quá trình tái cân bằng trong cấu trúc ô kín. Vì vậy, đo chiều dày ngay sau khi tháo tải thường cho giá trị “lún còn lại” lớn hơn so với đo sau một khoảng recovery cố định.

Dữ liệu của hai grade PE Foam liên kết ngang minh họa rõ hiệu ứng này. Sau khi nén 25% trong 22 giờ ở 23°C, grade 24 kg/m³ có compression set điển hình khoảng 11% sau 30 phút hồi phục nhưng giảm còn khoảng 4% sau 24 giờ; grade 45 kg/m³ tương ứng khoảng 8% và 3%. Các con số này không phải ngưỡng áp dụng cho mọi PE Foam, nhưng cho thấy thời điểm đo recovery có thể thay đổi đáng kể kết luận về mức “mất đàn hồi”.

Muốn xác định foam đã biến dạng dư hay chỉ hồi chậm, cần cố định điều kiện đánh giá: chiều dày ban đầu, tỷ lệ nén hoặc ứng suất, thời gian giữ tải, nhiệt độ, hướng mẫu và thời gian hồi phục. Compression set chỉ có ý nghĩa so sánh khi các điều kiện đó tương đương. Với PE Foam dùng trong chi tiết thực tế, nên đo lại sau một khoảng recovery đã định trước thay vì dựa vào vết lõm quan sát ngay khi vừa tháo tải.

Cách hạn chế PE Foam bị lún trong sử dụng

Giảm lún hiệu quả nhất là làm cho điều kiện sử dụng nằm trong vùng mà grade foam vẫn có thể hồi phục ổn định. Điều đó đòi hỏi ghép đúng vật liệu với ứng suất, strain, thời gian và nhiệt độ thực tế, thay vì chỉ chọn theo độ dày hoặc cảm giác mềm–cứng.

·         Phân bố tải trên diện tích đủ lớn để tránh ứng suất cục bộ cao và các điểm ép sâu

·         Hạn chế nén tĩnh kéo dài ở strain lớn; nếu ứng dụng có chu kỳ nghỉ, dành đủ thời gian cho foam hồi phục

·         Chọn grade bằng cả đường cong compression stress–strain và compression set ở điều kiện gần với ứng dụng

·         Kiểm tra ảnh hưởng của nhiệt độ vận hành, đặc biệt khi foam vừa chịu nóng vừa bị kẹp hoặc đè liên tục

·         Với tải dài hạn quan trọng, thử trên cụm lắp ráp thật hoặc mẫu đại diện thay vì suy ra chỉ từ density và độ dày

Các phương pháp thử dành riêng cho vật liệu tế bào polyethylene và foam olefin ô kín tồn tại chính vì tính chất nén phụ thuộc điều kiện thử; kết quả trong một điều kiện không nhất thiết đại diện cho môi trường hoặc chế độ sử dụng khác. Do đó, một datasheet có giá trị nhất khi điều kiện nén và recovery của nó gần với duty cycle thực tế. Nếu thiết kế liên tục buộc foam làm việc ở strain cao hoặc gần vùng sụp ô, tăng độ dày đơn thuần có thể chưa giải quyết được nguyên nhân; cần giảm strain thiết kế, tăng diện tích chịu tải hoặc chuyển sang grade có khả năng chịu nén và compression set phù hợp hơn.

PE Foam bị lún không phải vì vật liệu “hết đàn hồi” theo một cơ chế duy nhất. Độ lún là kết quả tổng hợp của creep nhớt-đàn hồi, oằn và biến dạng của thành ô, trạng thái khí trong cấu trúc ô kín và, khi tải đủ lớn hoặc đủ lâu, biến dạng dẻo gây compression set. Tải nén, thời gian, nhiệt độ, lịch sử chu kỳ và cấu trúc của từng grade quyết định phần nào sẽ hồi lại và phần nào trở thành biến dạng dư.

Vì vậy, cách đánh giá đúng là tách hồi phục chậm khỏi biến dạng vĩnh viễn, so sánh dữ liệu compression stress–strain và compression set trong cùng điều kiện thử, rồi kiểm chứng ở điều kiện sử dụng thực tế. Cách tiếp cận này giúp xác định đúng nguyên nhân PE Foam bị lún và tránh kết luận chỉ dựa trên độ dày, mật độ hoặc cảm giác cứng khi ấn bằng tay.
