Cushion curve của PE Foam cho biết điều gì?
Vì vậy, giá trị chính của cushion curve là kết nối ba dữ liệu thiết kế: giới hạn chịu sốc của sản phẩm, điều kiện va đập dự kiến và cấu hình PE Foam. Từ đó, kỹ sư có cơ sở để lựa chọn chiều dày và diện tích tỳ thay vì chỉ tăng foam theo kinh nghiệm.
Cushion curve PE Foam cho biết mức G truyền vào sản phẩm theo static loading
Trục đứng của cushion curve thường biểu diễn gia tốc đỉnh truyền qua, tính theo G. G ở đây là gia tốc hoặc giảm tốc cực đại được chuẩn hóa theo gia tốc trọng trường; nó không phải khối lượng của sản phẩm hay lực nén lên foam. G càng thấp thì mức sốc đỉnh truyền qua lớp đệm trong điều kiện thử đó càng thấp.
Trục ngang biểu diễn static loading, tức tải tĩnh trên một đơn vị diện tích chịu tải của PE Foam:
Static loading = Trọng lượng tác dụng / Diện tích tỳ của foam
Nếu dùng hệ SI, đại lượng này có thể biểu diễn bằng Pa hoặc kPa. Một số cushion curve sử dụng psi hoặc các đơn vị tải trên diện tích khác. Vì vậy, khi đọc curve cần giữ đúng hệ đơn vị của biểu đồ.
Một điểm trên đường cong có thể được hiểu như sau: giả sử tại static loading 20 kPa, đường cong cho giá trị 35 G, thì trong đúng điều kiện thử của đường cong đó, mẫu foam truyền một gia tốc đỉnh xấp xỉ 35 lần gia tốc trọng trường. Con số này chỉ có ý nghĩa khi đi cùng các điều kiện như loại PE Foam, density hoặc grade, chiều dày và chiều cao rơi.
Đây cũng là lý do không thể nói một loại PE Foam đơn giản là “chịu được 30 G” hay “giảm còn 40 G” mà bỏ qua điều kiện. Cushion curve là một quan hệ hiệu suất, không phải một thông số duy nhất cố định của vật liệu.
Trong thiết kế bao bì, mức G đọc từ curve được so sánh với giới hạn sốc cho phép của sản phẩm. Nếu sản phẩm không được phép nhận quá một mức G nhất định, vùng làm việc của foam phải giữ G truyền qua dưới giới hạn đó và có biên dự phòng phù hợp với độ không chắc chắn của thiết kế.
Vùng thấp của đường cong thể hiện vùng PE Foam làm việc hiệu quả
Cushion curve động thường có một vùng mà G truyền qua giảm xuống thấp rồi tăng trở lại. Cơ chế này giải thích vì sao static loading quá thấp hoặc quá cao đều có thể làm khả năng chống sốc kém đi.
Ở phía static loading thấp, tải đặt lên PE Foam quá nhỏ so với khả năng chịu nén của vật liệu. Foam không biến dạng đủ để tận dụng hiệu quả hành trình nén nhằm hấp thụ năng lượng và kéo dài thời gian giảm tốc. Kết quả là mức gia tốc đỉnh truyền tới sản phẩm có thể vẫn cao.
Khi static loading tăng đến vùng phù hợp, foam biến dạng nhiều hơn trong va đập nhưng vẫn còn hành trình nén. Năng lượng được hấp thụ và phân tán trong quá trình biến dạng, làm giảm gia tốc đỉnh. Đây là vùng mà PE Foam phát huy hiệu quả đệm tốt nhất đối với cấu hình đang được thử.
Nếu static loading tiếp tục tăng quá mức, foam có thể tiến gần vùng nén đặc hoặc hết hành trình nén hữu ích. Độ cứng hiệu dụng tăng nhanh và hiện tượng gần “bottoming out” làm sốc truyền qua tăng trở lại.
Do đó, một hiểu lầm phổ biến là càng tăng diện tích foam thì càng an toàn. Khi diện tích tỳ tăng, static loading lại giảm vì cùng một trọng lượng được phân bố trên diện tích lớn hơn. Nếu giảm quá xa khỏi vùng làm việc của cushion curve, hiệu quả chống sốc chưa chắc tốt hơn.
Điểm thấp nhất của curve cũng không nhất thiết là điểm thiết kế duy nhất. Nếu đường giới hạn G của sản phẩm cắt một đường cong tại hai vị trí, vùng nằm giữa hai giao điểm có thể tạo thành khoảng static loading có thể sử dụng. Chọn gần phía static loading cao giúp giảm diện tích foam, trong khi chọn sâu hơn vào vùng G thấp thường tạo thêm khoảng dự phòng. Đây là một trade-off giữa lượng vật liệu, kích thước bao bì và biên an toàn.
Cách biến cushion curve thành kích thước đệm PE Foam
Để cushion curve trở thành dữ liệu thiết kế, cần chuyển từ giới hạn chịu sốc của sản phẩm sang chiều dày foam và diện tích chịu tải cụ thể.
Từ G giới hạn đến chiều dày và static loading
Một trình tự thiết kế thực tế gồm:
1. Xác định giới hạn G của sản phẩm từ dữ liệu thử hoặc yêu cầu kỹ thuật của sản phẩm, thay vì mặc định một giá trị fragility chung
2. Xác định chiều cao rơi thiết kế phù hợp với môi trường phân phối và điều kiện thử dự kiến
3. Chọn đúng bộ cushion curve cho loại hoặc grade PE Foam, density và chiều cao rơi đang xét, sau đó kiểm tra các chiều dày foam khả dụng
4. Tìm vùng static loading mà đường cong nằm dưới giới hạn G của sản phẩm, rồi chọn điểm làm việc phù hợp với biên an toàn và yêu cầu tối ưu vật liệu
5. Quy đổi static loading thành diện tích tỳ bằng quan hệ giữa trọng lượng sản phẩm và tải trên đơn vị diện tích
Nhờ trình tự này, cushion curve không chỉ trả lời “foam có giảm sốc hay không” mà còn chỉ ra foam cần làm việc trong khoảng tải nào. Đây là dữ liệu trực tiếp để quyết định pad phải dày bao nhiêu và tổng diện tích tiếp xúc cần lớn đến mức nào.
Ví dụ quy đổi static loading thành diện tích tỳ
Giả sử một sản phẩm có khối lượng 10 kg. Trọng lượng tác dụng xấp xỉ:
W = 10 × 9,81 ≈ 98 N
Sau khi đối chiếu cushion curve đúng điều kiện, giả sử kỹ sư chọn static loading thiết kế là 20 kPa. Diện tích chịu tải cần thiết sẽ là:
A = W / p = 98 / 20.000 ≈ 0,0049 m² ≈ 49 cm²
Khoảng 49 cm² này là tổng diện tích tỳ hiệu dụng trên mặt đang được đánh giá, không mặc nhiên là toàn bộ bề mặt foam có trong bao bì. Cách chia diện tích đó thành các pad còn phụ thuộc vào hình học sản phẩm, vị trí trọng tâm và hướng va đập.
Nếu cushion curve cho phép tăng static loading lên một mức cao hơn mà G vẫn nằm dưới giới hạn của sản phẩm, diện tích tỳ có thể giảm. Ngược lại, nếu cần giảm G hoặc tăng biên dự phòng, thiết kế có thể phải thay đổi static loading, chiều dày hoặc chuyển sang một cấu hình PE Foam khác.
Điểm quan trọng là các biến này phải được đọc cùng nhau. Không thể chọn chiều dày trước rồi coi diện tích tỳ là tùy ý, cũng không thể giảm diện tích để tiết kiệm foam nếu điểm làm việc bị đẩy ra ngoài vùng an toàn của curve.
Cushion curve là dữ liệu vật liệu, không phải kết quả pass của cả bao bì

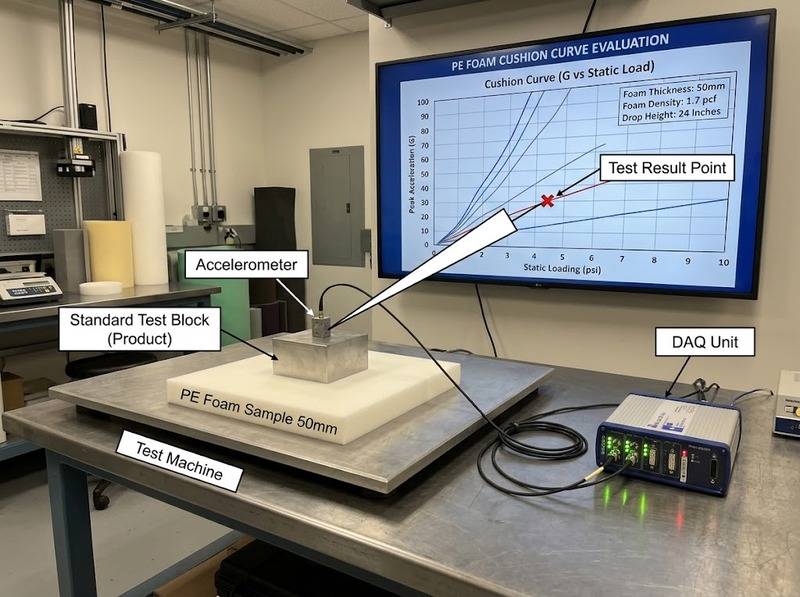

Cushion curve được tạo trong điều kiện thử có kiểm soát. Vì vậy, nó chủ yếu mô tả đặc tính đệm động của mẫu vật liệu trong các điều kiện đã xác định, chứ không tự động chứng minh rằng một bao bì hoàn chỉnh sẽ bảo vệ được sản phẩm.
Một curve của PE Foam chỉ nên được áp dụng khi các thông số thiết kế tương ứng với dữ liệu của curve. Thay đổi grade, density, chiều dày hoặc chiều cao rơi có thể làm quan hệ giữa static loading và G thay đổi. Hai loại PE Foam có cùng density danh nghĩa cũng không nên được xem là tương đương nếu chưa có dữ liệu hiệu suất tương ứng.
Cũng cần xem cách dữ liệu được tạo. Nếu bộ dữ liệu phân biệt giữa lần va đập đầu tiên và nhiều lần va đập liên tiếp, thiết kế phải sử dụng dữ liệu phù hợp với số lần sốc mà bao bì có thể gặp. Không nên lấy một đường cong ở điều kiện thuận lợi rồi áp dụng cho một điều kiện phân phối khắc nghiệt hơn.
Khi PE Foam được đưa vào bao bì thật, hiệu suất còn chịu ảnh hưởng bởi hình dạng pad, diện tích tiếp xúc thực tế, khe hở, vị trí trọng tâm, hướng rơi và cách sản phẩm tương tác với thùng ngoài. Vì thế, cushion curve thích hợp để sizing và lựa chọn cấu hình ban đầu, còn thiết kế hoàn chỉnh vẫn cần được kiểm tra ở cấp độ toàn bộ package.
Cách hiểu này giúp tránh hai thái cực: thiết kế thiếu foam vì chỉ nhìn vào một giá trị G đơn lẻ, hoặc thiết kế dư foam vì cho rằng tăng chiều dày và diện tích luôn đồng nghĩa với tăng khả năng bảo vệ.
Cushion curve của PE Foam cho biết mức gia tốc đỉnh được truyền qua lớp đệm tại từng static loading trong một cấu hình và điều kiện rơi xác định. Giá trị thiết kế của đường cong nằm ở việc biến giới hạn chịu sốc của sản phẩm thành một vùng làm việc cụ thể cho PE Foam, từ đó xác định chiều dày và diện tích tỳ cần thiết.
Vì vậy, cushion curve nên được xem là công cụ chọn và định kích thước hệ đệm, không phải chứng nhận cuối cùng cho bao bì. Một thiết kế tốt sử dụng curve để tìm đúng vùng hoạt động của foam, sau đó kiểm chứng cấu hình đó trên hệ bao bì hoàn chỉnh.
