Màng PE nhà kính chống UV hoạt động thế nào?

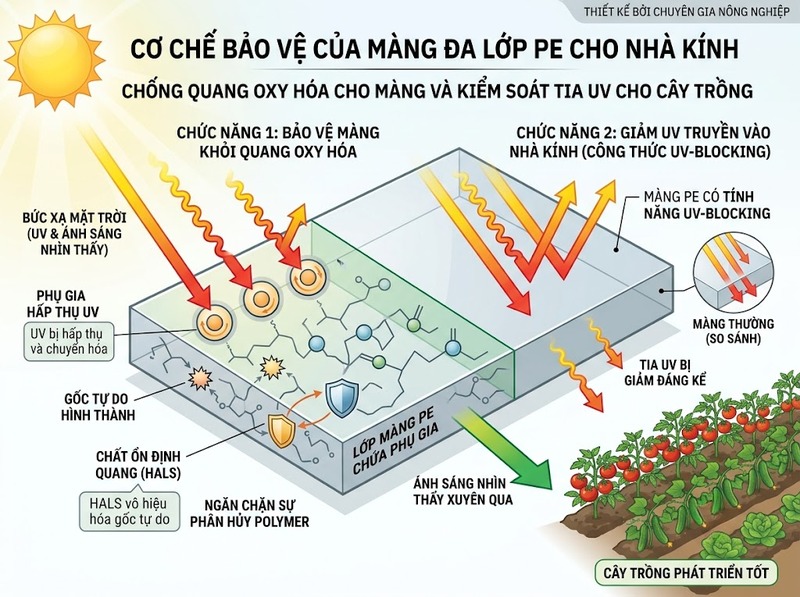

Cần phân biệt hai chức năng thường cùng được gọi là “chống UV”: ổn định màng trước tia UV để kéo dài tuổi thọ vật liệu và giảm tia UV truyền xuyên qua màng để thay đổi phổ ánh sáng đi vào nhà kính. Một màng bền UV không nhất thiết phải chặn phần lớn UV truyền qua; ngược lại, một màng UV-blocking phải có đặc tính quang học được thiết kế riêng.
Màng PE chống UV thực sự “chống” điều gì?
Polyethylene có cấu trúc chủ yếu gồm các liên kết C–C và C–H. Bản thân PE tinh khiết tương đối ít hấp thụ phần lớn bức xạ UV có trong ánh sáng mặt trời, nhưng màng thực tế không phải một hệ polymer hoàn toàn lý tưởng. Trong quá trình sản xuất và sử dụng có thể tồn tại hoặc hình thành các nhóm carbonyl, hydroperoxide, tạp chất và các khuyết tật hóa học đóng vai trò như những điểm nhạy sáng.
Khi những vị trí này hấp thụ năng lượng UV, chúng có thể khởi phát phản ứng tạo gốc tự do. Nếu không được kiểm soát, phản ứng tiếp tục với oxy và lan truyền trong polymer. Vì vậy, chức năng quan trọng nhất của hệ chống UV là làm giảm tốc độ hình thành hoặc lan truyền các phản ứng phá hủy đó.
Nói cách khác, phụ gia chống UV không làm cho PE trở thành vật liệu “không bị tia cực tím tác động”. Nó kéo dài giai đoạn mà cấu trúc polymer vẫn duy trì được các tính chất cần thiết như độ dẻo, khả năng kéo giãn và khả năng chịu lực.
Tia UV làm màng PE lão hóa ra sao?

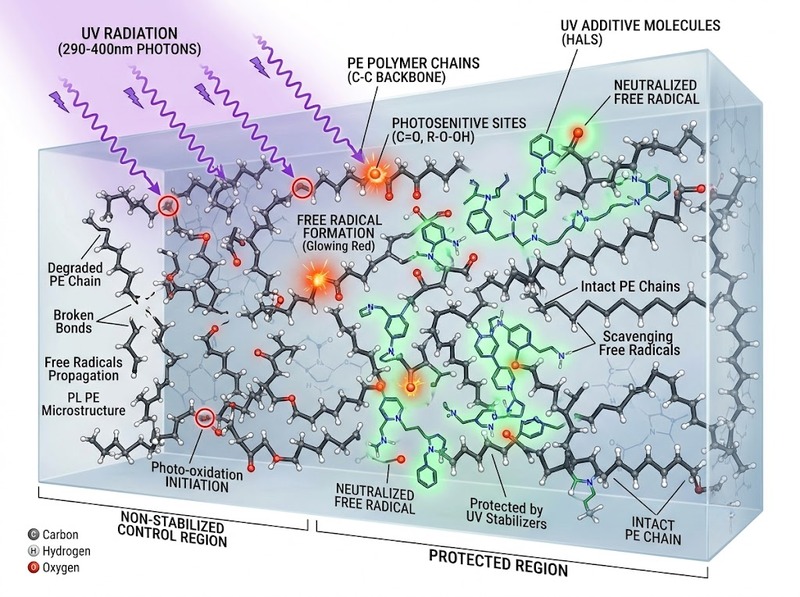

Phần UV của ánh sáng mặt trời liên quan trực tiếp đến lão hóa polymer chủ yếu nằm trong vùng UV-B khoảng 280–315 nm và UV-A khoảng 315–400 nm. Khi năng lượng ánh sáng kích hoạt các điểm nhạy sáng trong PE, quá trình quang oxy hóa có thể bắt đầu.
Một chuỗi phản ứng điển hình diễn ra theo logic:
Khởi phát → hình thành gốc polymer → phản ứng với oxy → tạo gốc peroxy và hydroperoxide → tiếp tục sinh gốc mới → đứt mạch hoặc liên kết chéo
Gốc polymer ký hiệu R• có thể phản ứng nhanh với oxy tạo ROO•. Gốc peroxy tiếp tục lấy hydro từ một vị trí khác trên chuỗi PE, tạo hydroperoxide ROOH và đồng thời tạo thêm một gốc mới. Hydroperoxide lại có thể phân hủy thành các dạng phản ứng mạnh hơn, khiến chu trình oxy hóa tiếp tục.
Hệ quả ở cấp phân tử là các chuỗi PE bị đứt mạch, oxy hóa hoặc liên kết chéo ngoài ý muốn. Ở cấp vật liệu, màng dần xuất hiện những biểu hiện như giảm độ kéo giãn, giòn hơn, dễ nứt hoặc rách và thay đổi tính chất quang học.
Quá trình này còn có tính tự thúc đẩy: khi oxy hóa tạo thêm các nhóm carbonyl và sản phẩm nhạy sáng, vật liệu có thêm vị trí có khả năng hấp thụ UV và tiếp tục phản ứng. Vì vậy, hệ ổn định quang cần can thiệp trước hoặc trong chuỗi phản ứng này.
Phụ gia chống UV can thiệp vào chuỗi phản ứng thế nào?
Trong màng PE dùng ngoài trời, một hệ chống UV có thể sử dụng nhiều loại chất ổn định với nhiệm vụ khác nhau. Hai cơ chế quan trọng là hấp thụ năng lượng UV và khống chế phản ứng gốc tự do.
Chất hấp thụ UV giảm năng lượng đến polymer
UV absorber là nhóm phụ gia có khả năng hấp thụ mạnh tại một số vùng bước sóng UV. Thay vì để photon được hấp thụ bởi các nhóm nhạy sáng trong polymer, phụ gia nhận năng lượng trước rồi giải phóng phần lớn năng lượng đó theo con đường ít gây phá hủy hơn, chủ yếu dưới dạng nhiệt.
Có thể hình dung đây là một “bộ lọc năng lượng” nằm trong màng:
UV → phụ gia hấp thụ → chuyển sang trạng thái kích thích → giải phóng năng lượng an toàn hơn
Nhờ vậy, lượng bức xạ có khả năng kích hoạt phản ứng quang hóa bên trong PE giảm xuống.
Tuy nhiên, màng nhà kính thường khá mỏng, nên quãng đường ánh sáng đi qua vật liệu cũng ngắn. Hiệu quả của cơ chế hấp thụ phụ thuộc vào loại phụ gia, nồng độ, độ dày màng và phổ UV cần kiểm soát. Vì thế, UV absorber thường không phải cơ chế duy nhất.
HALS làm gián đoạn chu trình gốc tự do
Nhóm chất ổn định ánh sáng amin cản trở, thường gọi là HALS, hoạt động khác với chất hấp thụ UV. Chúng không cần hấp thụ lượng lớn bức xạ UV để bảo vệ polymer mà chủ yếu tác động vào chu trình oxy hóa sau khi gốc tự do đã xuất hiện.
Các dạng hoạt động của HALS có thể bắt và chuyển hóa những gốc phản ứng thành các sản phẩm ít hoạt động hơn, qua đó làm giảm tốc độ lan truyền phản ứng oxy hóa. Một phần chất ổn định có thể được tái tạo trong chu trình phản ứng, vì vậy cơ chế này đặc biệt hữu ích cho polyolefin tiếp xúc ánh sáng trong thời gian dài.
Hai cách bảo vệ vì thế bổ sung cho nhau: một cơ chế giảm năng lượng UV gây khởi phát, cơ chế còn lại hạn chế hậu quả khi phản ứng gốc tự do đã bắt đầu.
Chống lão hóa UV khác với chặn UV truyền qua màng
Đây là điểm dễ gây hiểu nhầm nhất khi đọc thông số màng nhà kính.
Một màng được UV-stabilized chủ yếu nhằm bảo vệ chính vật liệu PE. Nó có thể vẫn cho một lượng đáng kể bức xạ UV truyền qua nếu nhà sản xuất cần duy trì đặc tính quang học đó.
Trong khi đó, màng UV-blocking được thiết kế để giảm truyền qua ở một phần dải UV. Khi đó, phụ gia hoặc cấu trúc màng không chỉ bảo vệ polymer mà còn làm thay đổi phổ ánh sáng đi vào bên trong nhà kính.
Hai đặc tính này không đồng nghĩa.
Ví dụ, một công thức có thể sử dụng HALS rất hiệu quả để kéo dài tuổi thọ màng nhưng vẫn tương đối trong đối với UV. Một công thức khác có thể bổ sung hệ hấp thụ nhằm tạo mức truyền UV thấp hơn. Mức cắt phổ cũng không có một con số chung cho mọi sản phẩm.
Điều này đặc biệt quan trọng vì ánh sáng nhìn thấy nằm khoảng 400–700 nm, trong khi vùng UV ở dưới khoảng 400 nm. Nhà sản xuất có thể điều chỉnh khả năng truyền UV mà vẫn cố gắng duy trì độ truyền sáng cần thiết trong vùng nhìn thấy. Vì vậy, chỉ nhìn thấy màng “trong suốt” không thể kết luận nó không có khả năng giảm UV.
Tương tự, thông tin “có phụ gia chống UV” cũng chưa đủ để kết luận màng chặn một tỷ lệ UV cụ thể. Muốn biết khả năng lọc quang thực sự phải xem đường truyền phổ hoặc thông số truyền UV của chính loại màng đó.
Vì sao màng vẫn lão hóa dù đã có chống UV?
Hệ ổn định quang chỉ làm chậm quá trình suy giảm chứ không loại bỏ hoàn toàn quá trình lão hóa.
Trước hết, phụ gia phải làm việc trong môi trường có UV, nhiệt và oxy liên tục. Theo thời gian, một phần chất ổn định có thể bị tiêu hao, chuyển hóa hoặc giảm hiệu quả. Một số phụ gia phân tử nhỏ còn có khả năng di chuyển trong polymer, khiến sự phân bố bảo vệ thay đổi trong quá trình sử dụng.
Nhiệt độ cao cũng làm phản ứng oxy hóa diễn ra nhanh hơn. Do đó, hai màng có cùng công thức chống UV nhưng làm việc trong điều kiện bức xạ và nhiệt khác nhau có thể có tốc độ lão hóa khác nhau rõ rệt.
Môi trường nhà kính còn có một yếu tố đặc thù: hóa chất nông nghiệp. Các hợp chất chứa lưu huỳnh, halogen hoặc môi trường hóa học không phù hợp có thể tương tác với một số hệ ổn định quang, đặc biệt khi hóa chất tích tụ trên màng. Khi hệ phụ gia bị suy yếu, tốc độ quang oxy hóa tăng lên dù màng ban đầu được thiết kế cho sử dụng ngoài trời.
Ngoài ra, độ dày, chất lượng nguyên liệu, mức ổn định nhiệt trong quá trình gia công và ứng suất cơ học đều ảnh hưởng đến thời gian mà màng giữ được tính chất ban đầu. Do đó, “có chống UV” không phải là một bảo đảm tuyệt đối về tuổi thọ nếu điều kiện vận hành vượt khỏi giới hạn thiết kế.
Cách đánh giá cơ chế chống UV có còn hiệu quả
Hiệu quả chống UV không nên được đánh giá chỉ bằng màu sắc hoặc độ trong của màng. Một màng nhìn vẫn trong có thể đã suy giảm đáng kể tính chất cơ học; ngược lại, thay đổi quang học nhỏ không nhất thiết đồng nghĩa màng mất toàn bộ khả năng sử dụng.
Các chỉ dấu kỹ thuật có giá trị hơn gồm:
· Khả năng giữ độ kéo giãn và độ bền kéo sau lão hóa, vì đứt mạch polymer thường làm màng giòn và giảm khả năng biến dạng
· Mức hình thành các nhóm oxy hóa trong polymer, đặc biệt các nhóm carbonyl, có thể được theo dõi bằng phương pháp phổ
· Đường truyền quang theo bước sóng, nếu mục tiêu là xác định màng có thực sự chặn UV hay chỉ được ổn định chống lão hóa
· Điều kiện tiếp xúc thực tế, gồm cường độ nắng, nhiệt độ, thời gian sử dụng và hóa chất tiếp xúc với màng
Nếu mục tiêu chính là tuổi thọ vật liệu, thông số cần quan tâm là khả năng duy trì tính chất cơ học sau quá trình lão hóa. Nếu mục tiêu là điều chỉnh UV đi vào nhà kính, thông số quan trọng hơn lại là tỷ lệ truyền sáng theo từng vùng bước sóng.
Đây cũng là lý do không nên đánh giá hai loại màng chỉ bằng một nhãn “anti-UV”. Cùng một thuật ngữ thương mại có thể mô tả hai chức năng kỹ thuật khác nhau.
Màng PE nhà kính chống UV hoạt động bằng cách kiểm soát năng lượng UV và chuỗi phản ứng quang oxy hóa trong polyethylene. Chất hấp thụ UV có thể nhận photon trước khi chúng kích hoạt polymer, còn hệ ổn định như HALS giúp làm gián đoạn các phản ứng gốc tự do đã phát sinh. Nhờ đó, tốc độ đứt mạch và suy giảm cơ tính của màng được làm chậm.
Tuy nhiên, bảo vệ màng khỏi lão hóa UV và chặn UV truyền vào nhà kính là hai đặc tính riêng. Khi đánh giá một loại màng, cần xác định rõ mục tiêu là kéo dài độ bền của màng, giảm lượng UV truyền qua, hay cần đồng thời cả hai; sau đó đối chiếu với dữ liệu cơ học và đặc tính truyền quang thay vì chỉ dựa vào nhãn “chống UV”.
