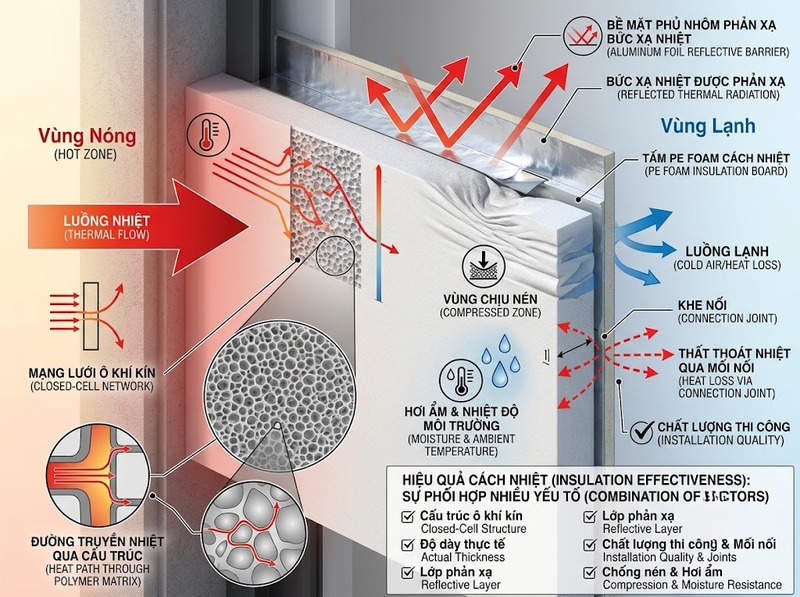

Khả năng cách nhiệt của PE Foam phụ thuộc yếu tố nào?

Điều này giải thích vì sao hai tấm PE Foam cùng độ dày chưa chắc cách nhiệt giống nhau. Khác biệt về cấu trúc ô, mật độ, nhiệt độ làm việc, độ ẩm, mức độ bị nén hoặc cách lắp đặt đều có thể làm thay đổi lượng nhiệt thực tế truyền qua hệ thống.

Hệ số dẫn nhiệt λ và điện trở nhiệt R là hai chỉ số cốt lõi

Hệ số dẫn nhiệt λ, thường biểu thị bằng W/(m·K), cho biết mức độ vật liệu cho phép nhiệt truyền qua. Với cùng điều kiện thử, λ càng thấp thì khả năng hạn chế dẫn nhiệt càng tốt. Tuy nhiên, λ là đặc tính của vật liệu trong những điều kiện xác định; nó không cho biết toàn bộ hiệu quả của một lớp PE Foam có chiều dày cụ thể.

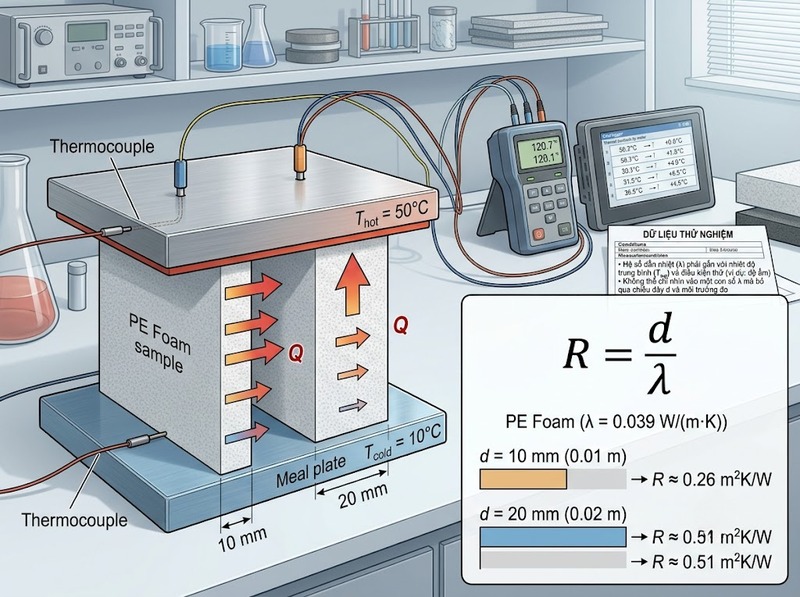

Để đánh giá lớp cách nhiệt cần xét điện trở nhiệt. Với một lớp vật liệu đồng nhất, trong điều kiện dẫn nhiệt một chiều và bỏ qua các điện trở bề mặt, có thể ước tính:

R ≈ d / λ

Trong đó, d là chiều dày tính bằng mét. Ví dụ, nếu PE Foam có λ = 0,039 W/(m·K), lớp dày 10 mm có R lý tưởng khoảng 0,26 m²K/W; tăng lên 20 mm thì R khoảng 0,51 m²K/W. Như vậy, nếu λ không đổi, tăng gấp đôi chiều dày gần như tăng gấp đôi điện trở nhiệt của riêng lớp foam.

Điểm cần lưu ý là λ không phải một con số tuyệt đối cho mọi điều kiện. Các phương pháp đo nhiệt tiêu chuẩn đều lưu ý rằng kết quả có thể thay đổi theo thành phần vật liệu, độ ẩm, nhiệt độ trung bình, chênh lệch nhiệt độ, chiều dày và lịch sử chịu nhiệt của mẫu. Vì vậy, khi so sánh hai sản phẩm PE Foam cách nhiệt, cần kiểm tra cả điều kiện đo thay vì chỉ so sánh con số λ trên datasheet.

Cấu trúc ô, kích thước ô và mật độ chi phối đường truyền nhiệt

PE Foam thường được tạo thành từ pha polymer bao quanh một lượng lớn khí. Vì khí dẫn nhiệt kém hơn polymer đặc, cấu trúc cellular là nguyên nhân quan trọng giúp foam có khả năng cách nhiệt. Trong foam ô kín, các khoang khí được phân chia thành nhiều tế bào nhỏ, nhờ đó hạn chế chuyển động quy mô lớn của không khí bên trong vật liệu.

Tuy nhiên, chỉ biết vật liệu là “ô kín” vẫn chưa đủ. Kích thước ô, độ đồng đều của ô, tỷ lệ polymer/khí và hình thái thành ô đều ảnh hưởng đến tổng dòng nhiệt. Các nghiên cứu trên polyethylene foam liên kết ngang cho thấy kích thước tế bào có thể làm thay đổi độ dẫn nhiệt; việc giảm kích thước ô trong những hệ foam được nghiên cứu có thể cải thiện khả năng cách nhiệt. Cấu trúc tế bào và mật độ cũng được ghi nhận là những biến số có ảnh hưởng đến giá trị λ.

Vì thế, mật độ không nên được sử dụng như một thước đo độc lập theo kiểu “càng nhẹ càng cách nhiệt tốt” hoặc “càng đặc càng tốt”. Khi mật độ tăng, lượng polymer tham gia dẫn nhiệt có thể tăng; nhưng khi mật độ giảm quá nhiều, kích thước ô, độ đồng đều và cấu trúc thành ô cũng có thể thay đổi. Hiệu suất cuối cùng phụ thuộc vào sự kết hợp của những yếu tố này chứ không phải một quan hệ tuyến tính đơn giản. Các nghiên cứu về polyethylene foam cũng cho thấy mật độ và cấu trúc tế bào có quan hệ chặt chẽ với nhau khi xét độ dẫn nhiệt.

Độ dày hiệu dụng và mức nén ảnh hưởng trực tiếp đến điện trở nhiệt

Độ dày là yếu tố dễ nhận thấy nhất nhưng cần hiểu là độ dày sau khi lắp đặt, không chỉ là độ dày danh nghĩa khi sản phẩm chưa chịu tải.

Nếu một tấm PE Foam dày 10 mm bị ép còn 7,5 mm, chiều dày hiệu dụng đã giảm 25%. Trong trường hợp giả định λ không đổi, điện trở nhiệt của lớp vật liệu cũng giảm xấp xỉ 25%. Thực tế, biến dạng cấu trúc ô do nén còn có thể khiến điều kiện truyền nhiệt khác với mẫu ở trạng thái ban đầu.

Yếu tố này đặc biệt quan trọng khi PE Foam được đặt dưới tấm kim loại, sàn, lớp hoàn thiện hoặc trong các vị trí bị kẹp chặt. Một sản phẩm có thông số λ tốt nhưng bị nén mạnh trong thi công có thể cho hiệu quả thấp hơn dự tính dựa trên chiều dày danh nghĩa.

Do đó, khi tính toán PE Foam cách nhiệt, cần sử dụng chiều dày làm việc thực tế. Với vị trí có tải nén, các thông số cơ học như ứng suất nén và độ phục hồi sau nén cũng có ý nghĩa vì chúng cho biết khả năng duy trì chiều dày của vật liệu trong suốt quá trình sử dụng.

Nhiệt độ và độ ẩm làm thay đổi hiệu suất trong điều kiện sử dụng

Hệ số dẫn nhiệt của vật liệu cách nhiệt có thể thay đổi theo nhiệt độ trung bình của mẫu. Một dữ liệu kỹ thuật của PE Foam ô kín mật độ khoảng 30 kg/m³, chẳng hạn, công bố λ khoảng 0,039 W/(m·K) ở 10°C và khoảng 0,041 W/(m·K) ở 40°C. Đây không phải giá trị chung cho mọi loại PE Foam, nhưng nó minh họa tại sao λ phải luôn đi kèm nhiệt độ thử.

Điều này có ý nghĩa thực tế đối với mái tôn, đường ống nóng hoặc các bề mặt có nhiệt độ dao động lớn. Sử dụng λ đo ở một điều kiện khác xa nhiệt độ vận hành có thể khiến kết quả tính điện trở nhiệt không phản ánh chính xác hệ thống thực tế. Các tiêu chuẩn đo truyền nhiệt cũng yêu cầu xem xét nhiệt độ trung bình và chênh lệch nhiệt độ khi lựa chọn giá trị đại diện cho ứng dụng.

Độ ẩm là yếu tố thứ hai. Cấu trúc ô kín giúp nhiều loại PE Foam có mức hút nước thấp, nhưng điều đó không có nghĩa toàn bộ hệ thống luôn miễn nhiễm với nước. Mép cắt, lỗ xuyên, mối nối không kín hoặc hiện tượng ngưng tụ có thể tạo ra điều kiện khác với mẫu vật liệu khô trong phòng thử. Vì tính chất truyền nhiệt của vật liệu cách nhiệt có thể bị ảnh hưởng bởi độ ẩm, điều kiện thực tế cần được xem xét riêng thay vì mặc định sử dụng giá trị của mẫu khô.

Lớp nhôm chỉ phát huy đầy đủ khi có khe không khí phù hợp

Một nhầm lẫn phổ biến là cho rằng PE Foam phủ nhôm luôn cách nhiệt tốt hơn rất nhiều chỉ nhờ có lớp kim loại sáng bóng. Thực tế, cần tách hai cơ chế khác nhau: foam cản truyền nhiệt qua khối vật liệu, còn bề mặt có độ phát xạ thấp chủ yếu giúp giảm trao đổi nhiệt bằng bức xạ.

Để bề mặt phản xạ phát huy chức năng này, nó phải hướng vào một khoảng không khí. Các hướng dẫn về reflective insulation chỉ rõ rằng bề mặt phản xạ cần tiếp xúc với air space để hoạt động đúng cơ chế. Khi lớp nhôm bị ép sát giữa hai vật liệu rắn, lợi thế giảm bức xạ không thể được đánh giá giống một bề mặt foil hướng vào khoang không khí.

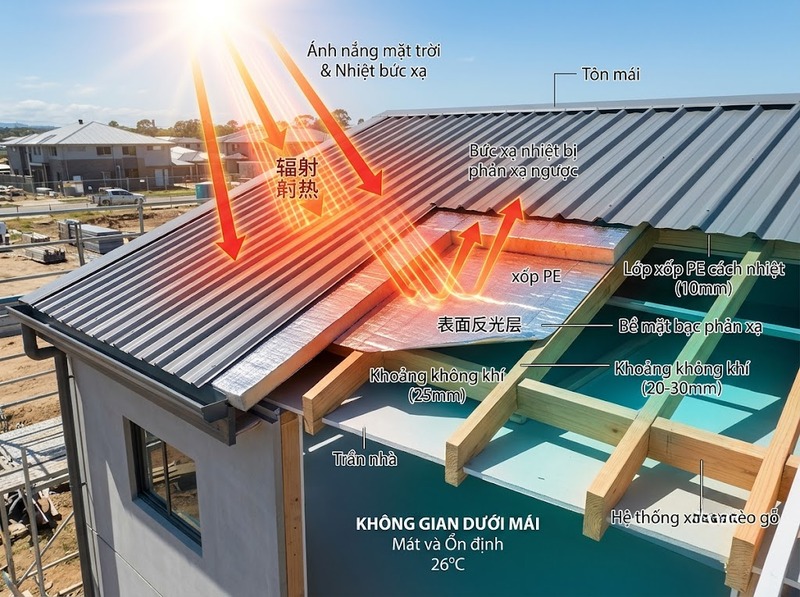

Vì vậy, với PE Foam bạc dùng dưới mái hoặc trong kết cấu có khoang rỗng, hiệu quả không chỉ phụ thuộc vào bản thân tấm foam mà còn phụ thuộc vào độ phát xạ của bề mặt, kích thước và hướng của khe không khí, hướng truyền nhiệt và nhiệt độ hệ thống. Không nên cộng một giá trị “R phản xạ” cố định cho mọi cách lắp đặt.

Mối nối, khoảng hở và cầu nhiệt quyết định hiệu quả của cả hệ thống

Thông số trong phòng thử thường mô tả một mẫu vật liệu tương đối đồng nhất. Công trình thực tế lại bao gồm mép nối, khung đỡ, vít, xà gồ, khe hở và nhiều điểm xuyên qua lớp cách nhiệt. Các vị trí đó có thể tạo thành cầu nhiệt, cho phép nhiệt đi theo đường có điện trở thấp hơn thay vì bắt buộc đi xuyên qua toàn bộ chiều dày PE Foam.

Do đó, giá trị R của vật liệu và hiệu quả nhiệt của cả kết cấu là hai khái niệm khác nhau. Ngay cả tài liệu về phép đo nhiệt cũng cảnh báo rằng sự hiện diện của cầu nhiệt có thể làm sai lệch đáng kể việc đánh giá dòng nhiệt. Hướng dẫn về vật liệu cách nhiệt trong công trình đồng thời nhấn mạnh hiệu suất phụ thuộc nhiều vào chất lượng lắp đặt.

Trong thực tế, một lớp PE Foam có λ tốt nhưng bị hở nhiều mối nối có thể hoạt động kém hơn một hệ thống dùng vật liệu tương đương nhưng được lắp liên tục và kín. Với loại phủ foil, các vị trí rách hoặc mất tính liên tục còn có thể ảnh hưởng đến chức năng kiểm soát bức xạ hoặc hơi ẩm mà kết cấu được thiết kế để đảm nhiệm.

Cách đọc thông số để đánh giá PE Foam cách nhiệt

Khi lựa chọn PE Foam, nên đánh giá sản phẩm như một hệ vật liệu trong điều kiện sử dụng, thay vì chọn theo một thông số quảng cáo riêng lẻ. Giá trị λ có ý nghĩa nhất khi biết nhiệt độ và điều kiện thử; chiều dày chỉ hữu ích khi biết vật liệu có giữ được chiều dày đó sau lắp đặt; còn lớp foil chỉ nên được tính đến khi cấu tạo thực tế tạo ra điều kiện để nó giảm bức xạ.

Có thể kiểm tra lần lượt:

·         Hệ số dẫn nhiệt λ: Ưu tiên giá trị có nêu điều kiện và nhiệt độ đo

·         Chiều dày hiệu dụng: Xác định chiều dày còn lại sau khi vật liệu được lắp và chịu tải

·         Cấu trúc và mật độ foam: Dùng để hiểu đặc tính của từng cấp vật liệu, không dùng mật độ như chỉ số cách nhiệt độc lập

·         Điều kiện nhiệt độ và độ ẩm: Đối chiếu với môi trường vận hành thực tế

·         Khả năng chịu nén: Quan trọng khi PE Foam bị kẹp hoặc chịu tải lâu dài

·         Lớp phản xạ và khe không khí: Chỉ tính lợi ích bức xạ khi cấu tạo lắp đặt phù hợp

·         Tính liên tục của lớp cách nhiệt: Kiểm soát mối nối, khe hở, điểm xuyên và cầu nhiệt

Nếu datasheet chỉ ghi “cách nhiệt tốt” nhưng không cung cấp λ hoặc điều kiện thử tương ứng, thông tin đó chưa đủ để so sánh kỹ thuật giữa các sản phẩm.

Khả năng cách nhiệt của PE Foam có thể quy về ba nhóm yếu tố chính: đặc tính nội tại của vật liệu, gồm λ, cấu trúc ô và mật độ; điều kiện làm việc, gồm chiều dày hiệu dụng, mức nén, nhiệt độ và độ ẩm; và cấu tạo của hệ thống, gồm lớp phản xạ, khe không khí, mối nối và cầu nhiệt.

Vì vậy, khi đánh giá PE Foam cách nhiệt, hai dữ liệu nên được kiểm tra trước là hệ số dẫn nhiệt tại điều kiện phù hợp và chiều dày thực tế sau lắp đặt. Sau đó mới xem xét cấu trúc ô, môi trường sử dụng, khả năng duy trì chiều dày và cách thi công. Cách đánh giá này phản ánh hiệu suất thực tế chính xác hơn nhiều so với việc chỉ dựa vào độ dày, mật độ hoặc sự hiện diện của lớp nhôm.
