Khi nào cần dùng xốp hơi chống tĩnh điện cho điện tử?

Cũng cần phân biệt ngay hai chức năng thường bị gộp chung: antistatic/low-charging giúp giảm lượng điện tích phát sinh khi vật liệu tiếp xúc rồi tách ra; discharge shielding giúp hạn chế năng lượng của một phóng điện từ bên ngoài truyền vào vật bên trong. ANSI/ESD S541-2026 là tiêu chuẩn bao bì ESD hiện hành của EOS/ESD Association và được công bố là tương đương kỹ thuật với IEC 61340-5-3; cả hai đều tập trung vào bảo vệ ESDS trong sản xuất, vận chuyển và lưu kho.

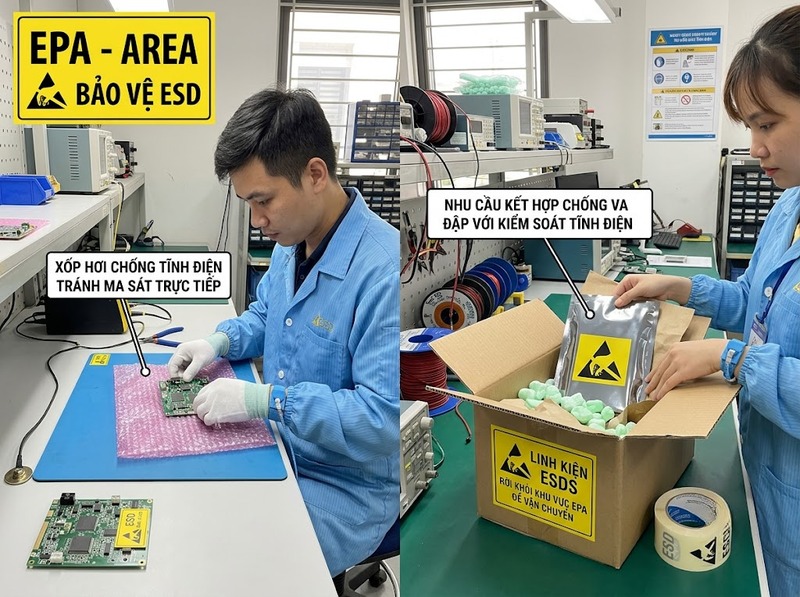

Những trường hợp thực sự cần xốp hơi chống tĩnh điện

Khi xốp tiếp xúc hoặc cọ xát với linh kiện ESDS

Nếu IC, PCB trần, module, đầu nối hoặc cụm điện tử nhạy ESD cần được quấn, chèn hoặc đặt trực tiếp trong lớp đệm, dùng xốp hơi thông thường có thể tạo thêm điện tích do ma sát và quá trình tiếp xúc–tách rời. Khi đó, vật liệu đệm có tính kiểm soát tĩnh điện giúp giảm một nguồn rủi ro ngay tại vị trí gần linh kiện nhất.

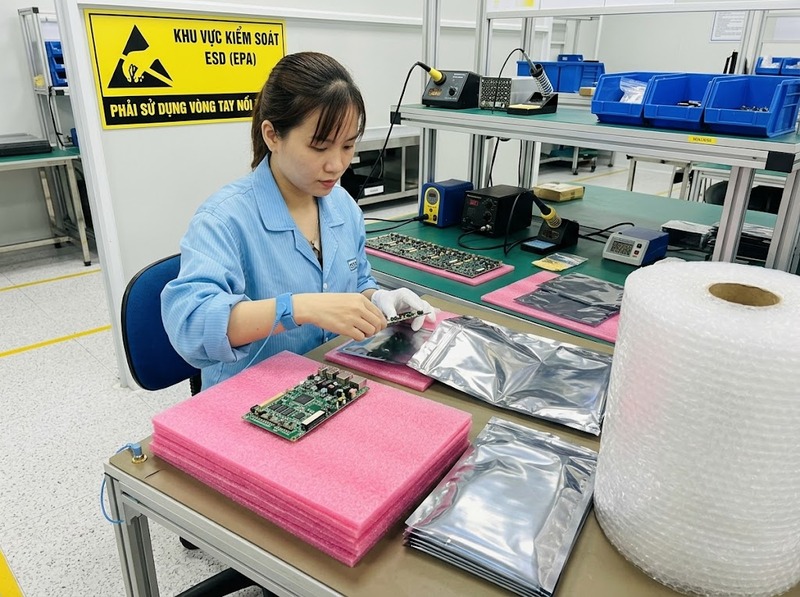

Trong vùng bảo vệ tĩnh điện EPA, vật liệu tiếp xúc gần với ESDS thường phải có đặc tính dẫn điện hoặc tiêu tán điện phù hợp với chương trình ESD của cơ sở. Xốp hơi chống tĩnh điện có thể phù hợp cho vai trò đệm nếu nó đã được xác nhận bằng thông số điện, nhưng nó không được xem như một mặt bàn ESD hoặc một phần tử nối đất thay thế cho hệ thống kiểm soát của EPA. Hướng dẫn nền tảng của EOS/ESD Association cũng tách rõ chức năng low-charging, khả năng tiêu tán điện và khả năng che chắn phóng điện.

Khi linh kiện rời EPA để vận chuyển hoặc lưu kho

Đây là trường hợp cần thận trọng nhất. Khi ESDS đi ra ngoài EPA, môi trường điện tích xung quanh không còn được kiểm soát như trên bàn thao tác ESD. Vì vậy, chỉ một lớp xốp antistatic màu hồng không nên được mặc định là đủ bảo vệ. Bao bì ngoài EPA cần có khả năng discharge shielding ngoài các đặc tính phù hợp cho tiếp xúc với sản phẩm.

Trong thực tế, cấu hình thường gặp là linh kiện được đặt trong túi hoặc hộp có khả năng shielding, còn xốp chống tĩnh điện làm lớp đệm bên trong hoặc lớp đệm bổ sung. Một lựa chọn khác là dùng vật liệu xốp có cấu trúc shielding tích hợp. Mục tiêu là bảo vệ đồng thời khỏi va đập cơ học và khỏi phóng điện từ môi trường vận chuyển.

Khi cần đồng thời đệm va đập và kiểm soát ESD

Xốp hơi chống tĩnh điện có lợi nhất khi cùng một lớp vật liệu phải làm hai việc: hấp thụ lực va đập và giảm nguy cơ phát sinh điện tích gần ESDS. Nếu sản phẩm chỉ cần chống va đập, không thuộc nhóm ESDS hoặc đã được bao kín trong một hệ thống shielding đạt yêu cầu, thì việc bắt buộc lớp xốp bên ngoài cũng phải chống tĩnh điện có thể không cần thiết. Quyết định này nên dựa trên cấu hình bao bì tổng thể chứ không dựa riêng vào tên gọi của cuộn xốp.

Xốp hơi chống tĩnh điện bảo vệ linh kiện theo cơ chế nào?

Điện tích tĩnh thường hình thành khi hai vật liệu tiếp xúc rồi tách ra, đặc biệt khi có ma sát hoặc trượt. Với bao bì, thao tác đưa PCB vào túi, kéo linh kiện qua bề mặt nhựa hoặc rung lắc trong vận chuyển đều có thể tạo điện tích. Vật liệu low-charging được thiết kế để tạo ít điện tích hơn vật liệu đóng gói thông thường, còn vật liệu dissipative tạo đường dẫn để điện tích phân tán thay vì duy trì chênh lệch điện thế cục bộ.

Trong tài liệu hướng dẫn của EOS/ESD Association, vật liệu dissipative được mô tả với điện trở bề mặt lớn hơn 1×104 Ω nhưng nhỏ hơn 1×1011 Ω. Khoảng này là một chỉ báo về khả năng tiêu tán điện, không phải bằng chứng rằng vật liệu có khả năng shielding. Hai thuộc tính phải được đánh giá riêng.

Phần “hơi” của xốp lại giải quyết một cơ chế khác: các túi khí hấp thụ năng lượng va đập và hạn chế linh kiện va vào thành hộp. Vì vậy, xốp chống tĩnh điện không phải là một loại “vật liệu ESD thay thế mọi bao bì”, mà là lớp đệm cơ học được bổ sung đặc tính kiểm soát điện tích. Giá trị của nó lớn nhất khi cả hai rủi ro — va đập và ESD — cùng tồn tại.

Khi nào xốp chống tĩnh điện chưa đủ?

Trường hợp điển hình là linh kiện ESDS phải vận chuyển ngoài EPA. Xốp antistatic hoặc dissipative có thể giảm điện tích phát sinh trên chính vật liệu, nhưng nếu không có cấu trúc che chắn thì nó vẫn có thể không bảo vệ sản phẩm trước một phóng điện từ bên ngoài. IEC 61340-5-3:2022 đã thay đổi yêu cầu thử electrostatic discharge shielding từ 50 nJ xuống 20 nJ, cho thấy shielding là một thuộc tính định lượng riêng, không thể suy ra chỉ từ màu sắc, tên “antistatic” hay giá trị điện trở bề mặt.

Xốp chống tĩnh điện cũng không thay thế các biện pháp kiểm soát khác trong EPA. Nó không thay cho dây đeo cổ tay, mặt bàn ESD, nối đất, kiểm soát vật cách điện hoặc ion hóa khi các biện pháp đó được yêu cầu. Một lỗi phổ biến là đặt PCB trần lên lớp xốp rồi coi xốp như bề mặt thao tác; chức năng bao bì và chức năng work surface là hai yêu cầu khác nhau.

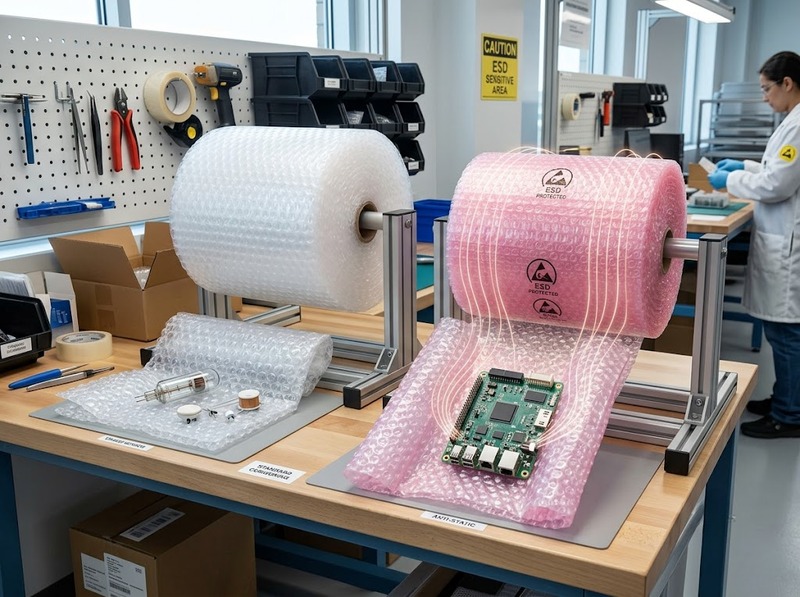

Ngoài ra, không nên đánh giá chất lượng ESD bằng màu hồng. Màu chỉ giúp nhận diện một số dòng vật liệu trên thị trường; khả năng sử dụng phải dựa trên dữ liệu thử nghiệm. Nếu nhà cung cấp chỉ ghi “chống tĩnh điện” nhưng không nêu phương pháp thử, điện trở, khả năng shielding hoặc tiêu chuẩn tham chiếu, chưa có đủ cơ sở để dùng vật liệu đó cho ESDS có yêu cầu kiểm soát chặt.

Cách xác định đúng cấu hình xốp và bao bì ESD

Có thể ra quyết định theo bốn câu hỏi: sản phẩm có phải ESDS không; lớp xốp có tiếp xúc trực tiếp với sản phẩm không; sản phẩm có rời EPA không; và bao bì hiện tại đã có discharge shielding chưa. Bốn câu hỏi này giúp tránh cả hai lỗi đối lập: dùng xốp chống tĩnh điện cho mọi thiết bị điện tử dù không cần, hoặc dùng xốp antistatic như lớp bảo vệ duy nhất cho ESDS ngoài môi trường kiểm soát.

Khi kiểm tra datasheet, không nên chỉ tìm một con số “điện trở bề mặt”. Nếu mục tiêu là tiếp xúc an toàn với ESDS, cần xác nhận phân loại conductive/dissipative theo phương pháp thử phù hợp. Nếu sản phẩm đi ngoài EPA và cần shielding, phải có kết quả thử shielding tương ứng; với IEC 61340-5-3:2022, ngưỡng yêu cầu đối với electrostatic discharge shielding là 20 nJ.

ANSI/ESD S541-2026 và IEC 61340-5-3 là các điểm tham chiếu phù hợp khi xây dựng tiêu chí chấp nhận vật liệu bao bì ESD. Chúng không bắt buộc mọi sản phẩm phải dùng cùng một loại xốp, mà yêu cầu lựa chọn đặc tính bao bì theo rủi ro và môi trường sử dụng.

Xốp hơi chống tĩnh điện nên được dùng khi linh kiện là ESDS và lớp đệm cần kiểm soát điện tích trong quá trình đóng gói, thao tác, vận chuyển hoặc lưu kho. Trong EPA, trọng tâm là vật liệu tiếp xúc phù hợp và không gây thêm rủi ro tĩnh điện; khi ra ngoài EPA, chỉ “antistatic” là chưa đủ nếu thiếu discharge shielding. Vì vậy, cách chọn đúng không phải nhìn màu xốp, mà là xác định độ nhạy của linh kiện, đường đi của sản phẩm và các đặc tính ESD đã được đo của toàn bộ hệ thống bao bì.
