Màng PE quấn hàng được kiểm tra theo tiêu chuẩn nào?

Điểm cần phân biệt là tiêu chuẩn thử nghiệm quy định cách đo, còn mức bao nhiêu được xem là “đạt” thường phải được quy định trong specification, hợp đồng mua hàng hoặc yêu cầu của chính ứng dụng. Vì vậy, hai cuộn màng cùng được thử theo ASTM hoặc ISO chưa chắc cùng đạt yêu cầu nếu chúng được thiết kế cho tải trọng, máy quấn hoặc tỷ lệ kéo giãn khác nhau.

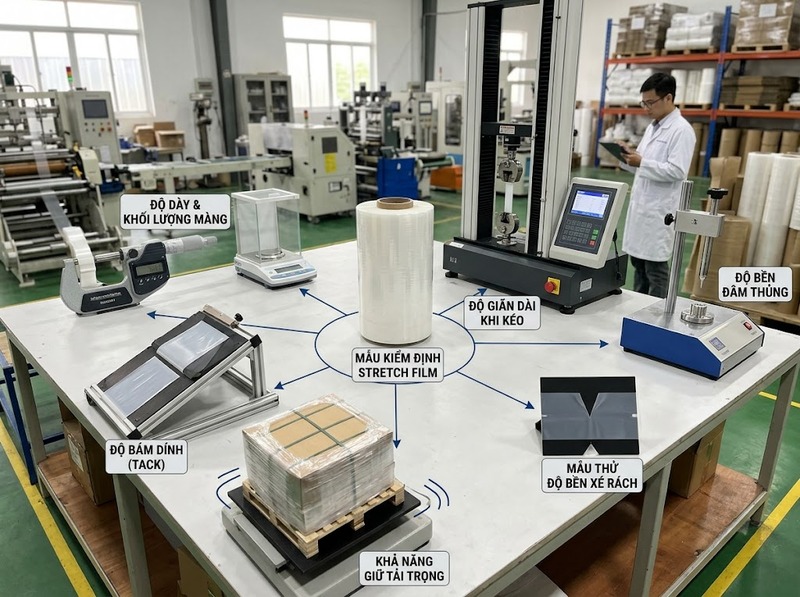

Bộ tiêu chuẩn nào nên dùng để kiểm tra màng PE quấn hàng?

Có thể xây dựng bộ kiểm tra chất lượng theo từng nhóm chỉ tiêu thay vì tìm một tiêu chuẩn duy nhất cho toàn bộ sản phẩm.

Không phải lô hàng nào cũng cần thực hiện toàn bộ các phép thử này. Bộ tiêu chuẩn cần được chọn theo rủi ro thực tế của hàng hóa và công đoạn quấn.

Độ dày và lượng màng thực tế cần kiểm tra trước

Độ dày là chỉ tiêu cơ bản nhưng không nên chỉ đo tại một điểm trên cuộn. TCVN 10101:2013, tương đương hoàn toàn ISO 4593:1993, quy định phương pháp xác định độ dày của màng và tấm chất dẻo bằng quét cơ học. Phương pháp này không phù hợp với màng có bề mặt dập nổi.

Khi cần đánh giá lượng vật liệu thực tế của cả cuộn, TCVN 10099:2013, tương đương ISO 4591:1992, hữu ích hơn vì tiêu chuẩn bao gồm độ dày trọng lượng trung bình và yield của cuộn, tức diện tích màng trên một đơn vị khối lượng. Chỉ tiêu này giúp phát hiện trường hợp hai cuộn có kích thước danh nghĩa tương tự nhưng lượng vật liệu thực tế khác nhau. Khổ và chiều dài màng cũng có thể kiểm tra theo TCVN 10100:2013, tương đương ISO 4592.

ASTM D6988-26 cũng hướng dẫn xác định chính xác độ dày của mẫu màng, nhưng phạm vi của tiêu chuẩn nêu rõ phương pháp này chủ yếu phục vụ việc xác định kích thước mẫu khi tính các tính chất vật lý và không được thiết kế làm phương pháp phân loại thương mại hoặc kiểm soát chất lượng độ dày của sản phẩm. Vì vậy, không nên mặc định dùng ASTM D6988 như tiêu chuẩn nghiệm thu độ dày cuộn màng nếu specification chưa quy định như vậy.

Độ bền kéo chưa đủ, màng stretch còn phải duy trì lực sau khi kéo giãn

Đối với màng PE, TCVN 4501-3:2009 quy định điều kiện xác định tính chất kéo của màng hoặc tấm chất dẻo có độ dày dưới 1 mm. Tiêu chuẩn này tương đương ISO 527-3:1995 và hiện vẫn được hệ thống TCVN ghi nhận còn hiệu lực. Nếu specification quốc tế yêu cầu ISO trực tiếp, ISO 527-3:2018 là phiên bản ISO hiện hành và đã được xác nhận lại năm 2024. ASTM D882-26 là phương pháp ASTM hiện hành dành cho tính chất kéo của màng và tấm nhựa mỏng dưới 1 mm.

Phép kéo cho biết màng chịu lực và giãn đến đâu, nhưng với stretch film còn một câu hỏi quan trọng hơn: sau khi đã bị kéo dài, màng còn duy trì lực siết tải như thế nào? ASTM D5459-95(2025) đo độ phục hồi đàn hồi, biến dạng vĩnh viễn và khả năng duy trì ứng suất theo hướng máy. Những đặc tính này liên quan trực tiếp đến việc lớp màng tiếp tục ôm chặt kiện hàng sau khi đã được kéo căng trong quá trình quấn.

Vì màng có tính định hướng, kết quả nên gắn với hướng thử, điều kiện mẫu, tốc độ thử và độ dày mẫu. Không nên lấy một giá trị kéo đo theo một phương pháp rồi so trực tiếp với giới hạn được xây dựng theo phương pháp khác khi chưa xác nhận tính tương đương.

Khả năng chống đâm thủng, va đập và xé quyết định màng có dễ rách khi sử dụng hay không

Đối với stretch film, ASTM D5748-26 là phép thử đặc biệt có giá trị vì nó đo khả năng chống đâm xuyên bởi một đầu dò trong điều kiện biến dạng hai chiều. Kết quả có thể gồm lực cực đại, lực tại điểm phá hỏng, quãng đường đâm xuyên và năng lượng đến khi phá hỏng. Cơ chế này gần với tình huống màng bị góc thùng carton, cạnh sản phẩm hoặc chi tiết nhô trên pallet tác động từ bên trong.

Khả năng chịu va đập lại là một tính chất khác. TCVN 12484-1:2018, tương ứng ISO 7765-1, sử dụng phương pháp búa rơi tự do để đánh giá độ bền va đập của màng. Trong hệ ASTM, D1709-24 thực hiện phép thử tương tự theo phương pháp dart drop. ISO 7765-1:1988 vẫn là phiên bản ISO hiện hành sau lần xác nhận năm 2025.

Với hiện tượng vết rách đã hình thành rồi tiếp tục lan rộng, có thể sử dụng TCVN 12483-2:2018/ISO 6383-2 hoặc ASTM D1922. TCVN 12483-2 lưu ý rằng lực xé không có quan hệ tuyến tính trực tiếp với độ dày; dữ liệu của các mẫu khác độ dày thường không nên đem so trực tiếp. Với một số màng rất mềm và có độ giãn lớn, độ lặp lại của phép thử cũng có thể giảm.

Do đó, “màng khó rách” không nên được chứng minh chỉ bằng một chỉ số. Đâm thủng, va đập và lan truyền vết xé mô tả ba cơ chế phá hỏng khác nhau.

Độ bám dính và hệ số ma sát phải được kiểm tra riêng

Một đặc tính riêng của stretch film là hai lớp màng cần bám vào nhau sau khi quấn. ASTM D5458-95(2025) đo peel cling giữa hai lớp màng trong cả trạng thái kéo giãn và không kéo giãn. ASTM coi khả năng cling là yếu tố quan trọng để duy trì độ chặt của lớp quấn sau khi tải đã được bọc.

Cling không đồng nghĩa với hệ số ma sát. Ma sát của bề mặt màng có thể kiểm tra theo TCVN 12485:2018/ISO 8295 hoặc ASTM D1894-24. ISO 8295 xác định hệ số ma sát tĩnh và động của màng khi trượt trên chính nó hoặc trên bề mặt khác và chủ yếu phục vụ kiểm soát chất lượng.

Một giới hạn kỹ thuật quan trọng là ASTM D1894-24 nêu rõ phương pháp này không tương đương với ISO 8295 và kết quả từ hai phương pháp không thể mặc nhiên so sánh trực tiếp. Vì vậy, specification phải ghi rõ sử dụng tiêu chuẩn nào thay vì chỉ ghi chung chung “kiểm tra hệ số ma sát”.

Chất lượng cuối cùng phải được xác nhận trên tải đã quấn

Một cuộn màng có số liệu cơ lý tốt chưa chắc tạo ra một pallet ổn định. Kết quả thực tế còn phụ thuộc tỷ lệ pre-stretch, lực căng, số vòng quấn, vị trí gia cường, máy quấn và hình dạng tải.

ASTM D8314-20(2025) tập trung vào việc kiểm tra stretch film sau khi màng đã được quấn lên tải hoặc kết cấu thử, áp dụng cho cả quấn tay và quấn máy. Tiêu chuẩn này cũng cho thấy tiêu chí thành công phải do người sử dụng xác lập theo ứng dụng cụ thể thay vì áp một ngưỡng chung cho mọi pallet.

Khi cần mô phỏng các rủi ro trong logistics, có thể mở rộng sang:

·         ASTM D5415-95(2025) để so sánh khả năng giữ tải khi chịu rung động

·         ASTM D5414-95(2025) để đánh giá tải quấn màng dưới tác động va đập ngang

·         ASTM D5331-03(2024) để đánh giá tải quấn khi trải qua các hình thức thao tác cơ học

·         ASTM D5416-95(2025) để so sánh khả năng chống mài mòn của stretch film trong điều kiện rung

Các phép thử này chủ yếu phục vụ so sánh và mô phỏng. Chẳng hạn, ASTM D5415 nêu rằng chưa thiết lập được tương quan trực tiếp giữa kết quả thử và toàn bộ hiệu năng ngoài thực tế; mức nào được xem là chấp nhận được vẫn do người sử dụng xác định theo mục đích cuối.

Vì vậy, một specification nghiệm thu màng PE quấn hàng nên ghi rõ tối thiểu:

·         Mã tiêu chuẩn và phiên bản áp dụng, tránh chỉ ghi ASTM, ISO hoặc TCVN chung chung

·         Chỉ tiêu và đơn vị nghiệm thu, như độ dày, tensile, elongation, puncture energy, cling hoặc hệ số ma sát

·         Hướng và điều kiện thử khi kết quả phụ thuộc MD/TD, độ dày, nhiệt độ hoặc cách chuẩn bị mẫu

·         Giới hạn chấp nhận cụ thể cho từng loại màng thay vì dùng các mô tả như “độ bền cao” hay “bám dính tốt”

·         Điều kiện quấn và tải chuẩn nếu nghiệm thu ở cấp pallet, bao gồm thiết bị, tỷ lệ kéo giãn, chu kỳ quấn và cấu hình tải

ASTM D4649-20(2025) cũng xác định rõ hướng tiếp cận này: hướng dẫn có thể được bên mua và bên bán sử dụng để xây dựng specification cho vật liệu stretch film.

Như vậy, tiêu chuẩn màng PE quấn hàng nên được hiểu là một hệ thống phép thử chứ không phải một mã tiêu chuẩn duy nhất. Với kiểm tra cơ bản, có thể bắt đầu từ TCVN 10101 hoặc TCVN 10099 cho độ dày và lượng màng, TCVN 4501-3 hoặc ASTM D882 cho tính chất kéo, ASTM D5748 cho chống đâm thủng và ASTM D5458 cho độ bám. Khi yêu cầu cao hơn, bổ sung độ bền xé, va đập, phục hồi đàn hồi, ma sát và thử nghiệm pallet. Chất lượng chỉ được xác định đầy đủ khi phương pháp thử, ngưỡng nghiệm thu và điều kiện sử dụng thực tế được quy định cùng nhau.
