Màng PE bảo vệ bề mặt dùng cho vật liệu nào?

Những nhóm vật liệu phù hợp với màng PE bảo vệ bề mặt

Màng PE bảo vệ bề mặt thường được dùng cho inox, nhôm, kim loại đã sơn hoặc phủ, kính, tấm nhựa như PMMA, PC, PVC cứng, ABS và các bề mặt laminate. Đây là những nhóm vật liệu cần hạn chế trầy xước, bụi bẩn hoặc va quệt trong suốt quá trình sản xuất, gia công, lắp ráp, lưu kho và vận chuyển.

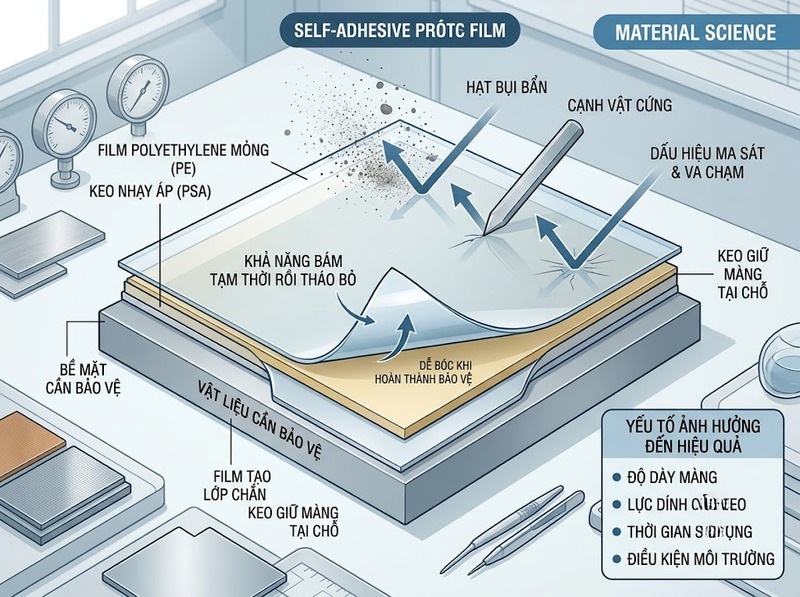

Ở loại tự dính phổ biến, màng có lớp nền polyethylene kết hợp keo nhạy áp acrylic hoặc cao su. Film tạo lớp ngăn cách với tác động bên ngoài, còn hệ keo giữ màng tại chỗ và quyết định khả năng bóc sau khi sử dụng. Vì vậy, độ dày, lực dính và đặc điểm bề mặt phải được xem xét cùng nhau.

Bảng dưới đây là hướng lựa chọn ban đầu cho từng nhóm vật liệu, không thay thế việc thử mẫu trên sản phẩm thực tế.

Điểm quan trọng là không thể chọn màng chỉ theo tên vật liệu. Cùng là nhôm hoặc nhựa nhưng bề mặt bóng gương, mờ, nhám, sơn phủ hay có cấu trúc sẽ cần lực dính khác nhau. “Dùng được màng PE” không đồng nghĩa với việc mọi bề mặt đều có thể dùng chung một loại film.

Màng PE bảo vệ bề mặt dùng cho kim loại nào?

Kim loại là nhóm ứng dụng phổ biến của màng PE bảo vệ bề mặt. Film có thể được thiết kế cho inox, nhôm, nhôm anod hóa, thép và kim loại đã sơn hoặc phủ. Trong sản xuất tấm kim loại, lớp bảo vệ giúp hạn chế xước và bẩn khi cắt, đột, uốn, tạo hình, lắp ráp, lưu kho và vận chuyển.

Inox và nhôm có bề mặt bóng, mờ hoặc nhám

Các giải pháp bảo vệ công nghiệp được lựa chọn theo từng kiểu hoàn thiện như inox mờ, chải xước, bóng gương, nhôm nguyên bản sau cán và nhôm anod hóa. Với inox và nhôm bóng, yêu cầu thường là film phải đủ bám để không dịch chuyển nhưng vẫn bóc tương đối nhẹ.

Với kim loại nhám, dập nổi hoặc có cấu trúc, sản phẩm thường cần mức bám cao hơn. Chẳng hạn, Nitto SPV 3104H5 có tổng độ dày 100 µm, lực bám công bố 250 cN/20 mm trên thép BA và được thiết kế cho các bề mặt nhám, có cấu trúc hoặc độ bóng thấp. Đây là thông số điển hình của một sản phẩm, không phải ngưỡng áp dụng chung cho mọi kim loại.

Nếu tấm kim loại còn phải trải qua uốn hoặc tạo hình, cần kiểm tra khả năng màng bám theo bề mặt trong công đoạn đó. Một loại màng phù hợp để lưu kho chưa chắc đáp ứng được toàn bộ yêu cầu gia công.

Kim loại đã sơn hoặc phủ

Kim loại đã sơn hoặc phủ cần được đánh giá theo lớp hoàn thiện phía trên chứ không chỉ theo kim loại nền. Các bề mặt phủ acrylic, PUR, polyester, PVDF và sơn bột epoxy có những dòng film được thiết kế phù hợp, nhưng không nên mặc định một hệ keo tương thích với tất cả các lớp phủ này.

Độ tương thích vẫn cần được kiểm tra, nhất là khi lớp phủ đã lão hóa hoặc sản phẩm sẽ tiếp xúc với nhiệt, độ ẩm và UV. Khi thử bóc, cần quan sát cả cặn keo lẫn sự thay đổi của lớp sơn, thay vì chỉ đánh giá màng có tháo ra được hay không.

Màng PE bảo vệ bề mặt dùng cho nhựa nào?

Các tấm và chi tiết nhựa thường được bảo vệ bằng film PE vì bề mặt có thể bị xước trong quá trình cắt, gia công, lắp ráp và vận chuyển. Những nhóm thường gặp gồm PMMA, còn gọi là acrylic hoặc mica acrylic; polycarbonate (PC); PVC cứng; ABS và polystyrene (PS).

Từng mã màng sẽ có phạm vi ứng dụng riêng. Ví dụ, tài liệu Nitto SPV 3088A5 nêu các bề mặt nhựa PMMA, polystyrene, PVC và PC trong nhóm ứng dụng của sản phẩm. Điều này không có nghĩa mọi loại màng PE đều tương thích với những vật liệu trên.

Không phải mọi bề mặt nhựa đều cần cùng lực dính. Tấm acrylic hoặc PC có bề mặt bóng có thể sử dụng hệ film ưu tiên lực bóc thấp hơn. Ngược lại, nhựa mờ hoặc có vân thường cần film có mức bám lớn hơn để duy trì tiếp xúc.

Một ví dụ là Nitto SPV 9320 dành cho nhựa và laminate nhám, có độ bóng khoảng 10–35% theo mô tả của nhà sản xuất. Sản phẩm sử dụng film PE biến tính, tổng độ dày 70 µm và lực bám công bố 430 cN/20 mm trên thép BA. Giá trị đo trên thép này không phải lực bám được bảo đảm trên mọi tấm nhựa.

Vì vậy, không nên mặc định màng dính càng mạnh càng tốt. Lực dính quá thấp có thể khiến film bong khi thao tác; ngược lại, mức bám cao hơn nhu cầu có thể làm tăng lực bóc và không phù hợp với chi tiết mỏng hoặc bề mặt nhạy cảm. Mục tiêu là đạt lực bám vừa đủ cho toàn bộ quy trình thực tế.

Kính, laminate và bề mặt trang trí có dùng màng PE được không?

Kính và các bề mặt nhẵn

Kính phù hợp với nhiều loại màng PE tự dính, đặc biệt khi cần bảo vệ diện tích lớn trong lắp ráp, thi công hoặc các công đoạn hoàn thiện. Film trong hoặc bán trong suốt còn giúp quan sát, nhận diện và kiểm tra bề mặt mà không cần tháo lớp bảo vệ.

Chẳng hạn, tesa 74921 là film PE dùng cho kính và nhiều bề mặt nhẵn, có tổng độ dày 35 µm. Lực bám 0,8 N/cm trong tài liệu sản phẩm là giá trị đo trên thép, không phải trên kính; vì vậy không nên dùng con số này để suy ra trực tiếp lực bóc trên tấm kính thực tế.

Khi chọn màng cho kính, cần kiểm tra thời gian dán dự kiến và điều kiện tiếp xúc với ánh nắng. Với kính có lớp phủ, lớp phủ đó cũng cần được đưa vào đánh giá độ tương thích của màng.

Laminate và các bề mặt phủ trang trí

Laminate trang trí và các tấm phủ sơn cũng là nhóm ứng dụng phù hợp. Các dòng film PE kỹ thuật như Nitto SPV R được dùng để bảo vệ tấm sơn phủ, kính, nhựa và laminate trang trí trong gia công, bảo quản và vận chuyển.

Với nhóm này, độ bóng, độ nhám và trạng thái của lớp phủ có ý nghĩa lớn. Cùng một vật liệu nền nhưng lớp hoàn thiện bóng, mờ hoặc có vân có thể tạo ra yêu cầu bám dính khác nhau.

Bề mặt cũ, phong hóa hoặc lớp phủ không còn ổn định cần được thử trước khi dán trên diện rộng. Tài liệu tesa 74921 lưu ý rằng bề mặt đã lão hóa, đặc biệt là PVC và kim loại phủ, có thể xuất hiện cặn hoặc vệt bóng mờ sau khi tháo màng.

Vì sao mỗi bề mặt cần loại màng PE khác nhau?

Tên vật liệu chỉ giải quyết một phần bài toán. Độ bám thực tế còn liên quan đến độ nhám, độ bóng, lớp phủ, trạng thái bề mặt, nhiệt độ, thời gian dán và tác động cơ học của những công đoạn tiếp theo. Hai tấm cùng làm bằng inox nhưng một tấm bóng gương và một tấm nhám có thể cần hai cấp độ bám khác nhau.

Độ dày không quyết định toàn bộ độ bám

Film PE tạo lớp ngăn cách giữa sản phẩm và các tác động như bụi bẩn, ma sát hoặc va quệt trong quá trình thao tác. Trong khi đó, hệ keo quyết định khả năng bám và bóc. Vì vậy, không nên chỉ dựa vào độ dày để chọn màng.

Ngay trong dòng Nitto SPV R, các mã có cùng tổng độ dày 50 µm vẫn có lực bám công bố trên thép BA khác nhau: 65 cN/20 mm ở SPV 4058R3(F), 120 cN/20 mm ở SPV 4058R(F) và 180 cN/20 mm ở SPV 4058R7. Sự khác biệt này cho thấy độ bám được thiết kế theo ứng dụng, không phải đặc tính cố định của mọi màng PE cùng độ dày.

Khi đọc thông số, cần xem đồng thời mã sản phẩm, bề mặt thử và phương pháp đo. Các giá trị lực bám dùng để tham khảo lựa chọn; khả năng làm việc trên sản phẩm thực tế vẫn phải được kiểm chứng.

Thời gian bảo vệ và điều kiện sử dụng có giới hạn

Màng PE bảo vệ bề mặt là giải pháp có thời hạn. Khả năng chịu UV, nhiệt, ẩm và thời gian lưu trên bề mặt khác nhau tùy dòng film.

Ví dụ, tesa 74921 dày 35 µm được công bố có thể bóc sạch khi dùng ngoài trời đến 6 tháng trên kính, nhưng thời hạn này là 3 tháng trên nhôm, nhôm anod hóa và PVC trắng dùng cho cửa sổ. Trong khi đó, tesa 4848 PV1 dày 48 µm được thiết kế cho thời gian sử dụng ngoài trời khoảng 4 tuần. Không nên suy ra rằng màng dày hơn luôn dùng ngoài trời lâu hơn.

Nếu sản phẩm còn phải trải qua cắt, uốn, dập sâu, sấy nhiệt, lưu ngoài trời hoặc lưu kho dài ngày, các điều kiện này phải được đưa vào tiêu chí lựa chọn. Chỉ chọn theo độ bóng hay độ nhám sẽ chưa đủ.

Cách kiểm tra màng PE trước khi dán trên diện rộng

Trước khi áp dụng, nên thử mẫu trong điều kiện gần với sử dụng thực tế. Phép thử cần xác nhận đồng thời rằng film bám đủ trong quá trình sử dụng, duy trì khả năng bảo vệ và vẫn tháo ra phù hợp khi kết thúc công đoạn.

Có thể thực hiện theo trình tự sau:

1. Xác định đúng bề mặt tiếp xúc. Ghi rõ vật liệu, độ bóng hoặc độ nhám, lớp sơn phủ và tình trạng bề mặt. Nếu có lớp phủ, cần đánh giá lớp phủ thay vì chỉ ghi tên vật liệu nền.

2. Chuẩn bị bề mặt theo yêu cầu của loại màng. Kiểm tra bụi, dầu, độ ẩm và các yếu tố có thể ảnh hưởng đến tiếp xúc giữa keo với bề mặt.

3. Dán thử bằng cách dự kiến dùng trong sản xuất. Mẫu thử cần đại diện cho sản phẩm thực tế, gồm cả vùng có vân hoặc cấu trúc nếu có.

4. Thực hiện các công đoạn liên quan. Kiểm tra màng sau thao tác gia công, lắp ráp hoặc vận chuyển mô phỏng; chú ý hiện tượng bong mép, dịch chuyển hay rách màng.

5. Bóc kiểm tra sau khoảng thời gian dự kiến. Đánh giá lực bóc, cặn keo, vệt mờ và tình trạng lớp hoàn thiện. Việc bóc sạch ngay sau khi dán chưa đủ để kết luận màng phù hợp cho thời gian lưu dài hơn.

Nếu film bong khi thao tác, cần kiểm tra lại cách dán, tình trạng bề mặt và mức bám. Nếu film khó bóc hoặc làm thay đổi lớp hoàn thiện, cần xem lại hệ keo, thời gian lưu và điều kiện sử dụng trước khi tăng quy mô áp dụng.

Màng PE bảo vệ bề mặt phù hợp được lựa chọn từ vật liệu nền, lớp hoàn thiện và quy trình thực tế. Kết quả thử mẫu là cơ sở để chốt loại màng vừa giữ ổn định trong công đoạn bảo vệ, vừa có thể bóc bỏ đúng yêu cầu khi công việc kết thúc.
