Màng PE bảo vệ bề mặt chống trầy xước thế nào?

Khi bề mặt bị cọ xát trong gia công, vận chuyển, xếp chồng hoặc lắp đặt, vật gây ma sát sẽ tiếp xúc với màng trước. Vì vậy, biến dạng và vết xước nhẹ có xu hướng xuất hiện trên lớp màng hy sinh thay vì trên kim loại, nhựa, kính hoặc lớp sơn bên dưới. Các màng bảo vệ PE thương mại cũng được thiết kế để chịu tác động cơ học nhẹ, bụi bẩn và ma sát trong quá trình xử lý sản phẩm.

Cơ chế này chỉ hiệu quả khi màng phủ liên tục, bám phù hợp và không bị thủng hoặc rách. Màng PE vì thế phù hợp với chống trầy và mài mòn bề mặt ở mức nhẹ đến vừa, chứ không nên được hiểu là một lớp chống cắt hay chống va đập mạnh.

Màng bảo vệ PE chống trầy theo cơ chế nào?

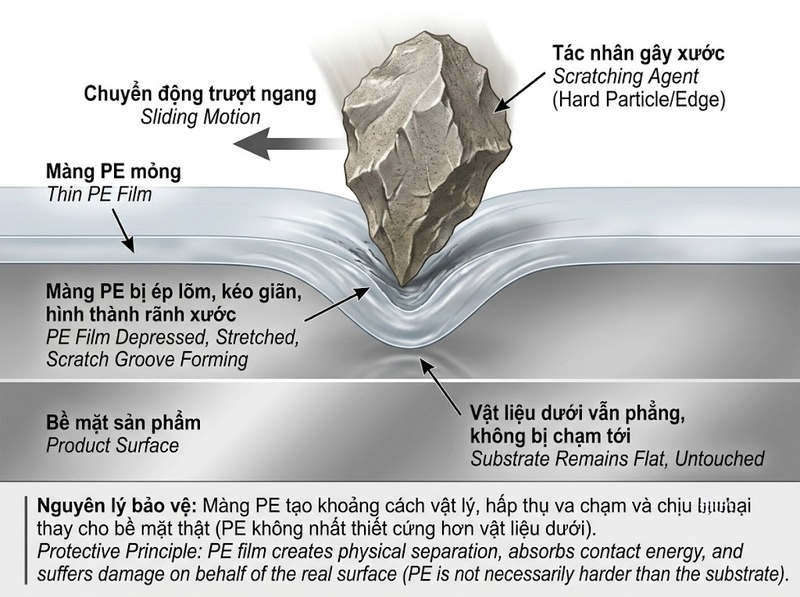

Một vết xước hình thành khi một vật cứng, cạnh sắc hoặc hạt bụi bị ép lên bề mặt rồi dịch chuyển tương đối. Nếu không có lớp bảo vệ, tải trọng và chuyển động trượt tác động trực tiếp lên lớp hoàn thiện, có thể tạo rãnh, làm mất độ bóng hoặc phá hỏng lớp phủ.

Khi dán màng PE, đường truyền tiếp xúc này bị ngắt. Vật gây xước phải tác động lên màng trước khi có thể chạm tới bề mặt thật. Lớp PE đóng vai trò như một barrier cơ học có thể hy sinh: nó có thể bị cọ, kéo giãn hoặc để lại vết trên chính nó trong khi vật liệu phía dưới vẫn được cách ly.

Tính dẻo của PE cũng giúp màng ôm theo bề mặt và chịu một mức biến dạng nhất định mà không bong hoặc đứt ngay. Chẳng hạn, một số màng bảo vệ PE kỹ thuật có độ giãn khi đứt khoảng 180–300%, tùy cấu trúc sản phẩm. Con số này cho thấy khả năng biến dạng của màng, nhưng không phải là chỉ số trực tiếp của khả năng chống xước.

Như vậy, khả năng chống trầy không đến từ việc PE “cứng hơn” bề mặt cần bảo vệ. Giá trị của nó nằm ở việc nhận tiếp xúc, duy trì khoảng cách vật lý và trở thành lớp chịu tổn thương trước.

Lớp PE và keo bám bảo vệ bề mặt ra sao?

Một màng bảo vệ bề mặt điển hình gồm hai thành phần có nhiệm vụ khác nhau. Lớp PE phía ngoài chịu tiếp xúc cơ học; lớp keo nhạy áp phía trong giữ màng áp sát vào bề mặt trong suốt quá trình vận chuyển hoặc gia công.

Độ dày lớp film ảnh hưởng trực tiếp đến lượng vật liệu nằm giữa tác nhân gây trầy và bề mặt thật. Trong các sản phẩm kỹ thuật hiện có, có thể gặp màng PE tổng chiều dày khoảng 48–120 µm. Ví dụ, một màng PE 48 µm có độ bền kéo khoảng 12 N/cm và độ giãn khi đứt khoảng 200%; một số màng bảo vệ kim loại sử dụng PE có chiều dày 110–120 µm. Đây là các mức thiết kế của từng sản phẩm, không phải một ngưỡng chung áp dụng cho mọi bề mặt.

Keo lại giải quyết một vấn đề khác: giữ lớp bảo vệ liên tục ở đúng vị trí. Lực bám quá thấp có thể làm mép màng bật lên hoặc màng dịch chuyển trong quá trình xử lý; lực bám quá cao có thể làm tăng khó khăn khi bóc và, trên một số bề mặt nhạy cảm, làm tăng nguy cơ lưu keo hoặc ảnh hưởng lớp hoàn thiện.

Vì vậy, lực bám không nên được đánh giá bằng nguyên tắc “càng cao càng tốt”. Các sản phẩm PE có thể được thiết kế ở những mức rất khác nhau: có loại khoảng 0,8 N/cm trên thép, có loại 2,2–2,5 N/20 mm dùng cho bề mặt kim loại và loại dành cho bề mặt nhám có thể đạt khoảng 4,3 N/20 mm. Các giá trị này không thể so sánh máy móc nếu khác bề mặt thử, góc bóc hoặc tốc độ bóc.

Các phép thử lực bóc tiêu chuẩn cũng kiểm soát những yếu tố như góc bóc, bề mặt thử và điều kiện đo. Lực bóc hữu ích để kiểm soát độ bám của màng, nhưng bản thân chỉ số này không chứng minh trực tiếp rằng một màng sẽ chống trầy tốt hơn một màng khác.

Độ nhám và tình trạng bề mặt ảnh hưởng thế nào?

Keo chỉ giữ được màng khi hình thành đủ diện tích tiếp xúc với bề mặt. Trên bề mặt phẳng và nhẵn, lớp keo có thể tiếp xúc tương đối đồng đều. Bề mặt nhám hoặc có kết cấu làm diện tích tiếp xúc thực giảm, vì vậy thường cần hệ keo có khả năng làm ướt bề mặt và mức bám phù hợp hơn.

Sự khác biệt này thể hiện rõ ở các màng dành riêng cho bề mặt nhám. Ví dụ, màng PE 70 µm dành cho nhựa hoặc lớp phủ có kết cấu có thể sử dụng lực bám khoảng 3,2–4,3 N/20 mm, kèm độ giãn khoảng 250%, trong khi các màng dùng cho bề mặt phẳng có thể được thiết kế với mức bám thấp hơn.

Đó cũng là lý do không nên chọn màng chỉ dựa trên vật liệu nền là “PE”. Độ nhám, lớp sơn, lớp phủ, độ bóng, dầu gia công và điều kiện sử dụng đều ảnh hưởng đến khả năng bám và bóc. Hướng dẫn lựa chọn màng bảo vệ bề mặt trong công nghiệp thường yêu cầu xem xét đồng thời loại vật liệu, tình trạng bề mặt, phương pháp dán, công đoạn gia công, thời gian lưu và điều kiện bóc.

Dầu, bụi hoặc chất bẩn còn có thể tạo một lớp trung gian giữa keo và sản phẩm. Khi đó màng dễ bám không đều, xuất hiện vùng hở hoặc phát sinh vấn đề khi bóc. Với bề mặt có dầu gia công, việc làm sạch và tẩy dầu trước khi dán là một yêu cầu thực tế quan trọng.

Khi nào màng PE vẫn không ngăn được vết xước?

Màng PE tạo lớp chắn, nhưng không loại bỏ mọi nguyên nhân gây xước. Một trường hợp điển hình là hạt cứng bị kẹt giữa màng và bề mặt. Khi sản phẩm chịu ép hoặc rung trong vận chuyển, hạt này có thể trở thành điểm mài trực tiếp lên bề mặt dù phía ngoài vẫn còn màng.

Nếp nhăn, bọt khí, mép màng bị bong hoặc vùng dán thiếu cũng làm lớp bảo vệ mất tính liên tục. Khi một phần bề mặt lộ ra, ma sát tại chính vị trí đó không còn được lớp PE tiếp nhận.

Giới hạn tiếp theo là cường độ tác động. Nếu vật sắc xuyên thủng lớp film hoặc tải trọng đủ lớn làm màng rách, cơ chế “lớp hy sinh” bị vượt qua và lực tác động sẽ truyền tới bề mặt thật. Vì thế một màng mỏng phù hợp với vận chuyển thông thường không thể mặc nhiên thay thế vật liệu đệm khi cần chống va đập, chống đâm thủng hoặc chống cắt.

Thời gian và môi trường cũng quan trọng. Nhiệt, tia UV, áp lực lưu kho và thời gian dán có thể thay đổi đặc tính của màng hoặc keo. Có dòng PE chỉ được chỉ định sử dụng ngoài trời trong khoảng bốn tuần, trong khi các sản phẩm khác được thiết kế cho điều kiện thời tiết khác. Do đó thời hạn bảo vệ phải căn cứ vào đúng cấu trúc màng đang sử dụng, không nên áp một con số chung cho mọi màng PE.

Cách kiểm tra màng PE có bảo vệ đúng bề mặt

Khả năng chống trầy nên được kiểm tra trên chính bề mặt và điều kiện thực tế thay vì chỉ nhìn vào độ dày hoặc lực bám ghi trên thông số. Một quy trình đánh giá thực tế có thể đi theo năm bước:

1.    Làm sạch và làm khô bề mặt, đặc biệt loại bỏ bụi, dầu gia công và các hạt cứng có khả năng bị kẹt dưới màng

2.    Dán mẫu màng lên chính vật liệu cần bảo vệ, kiểm tra khả năng ôm bề mặt, bọt khí, nếp nhăn và hiện tượng bật mép

3.    Mô phỏng công đoạn thực tế như xếp chồng, vận chuyển, uốn, cắt hoặc ma sát ở mức dự kiến

4.    Duy trì mẫu trong thời gian và môi trường sử dụng dự kiến, bao gồm nhiệt hoặc UV nếu có

5.    Bóc màng và kiểm tra cả hai phía, xác nhận bề mặt không trầy, không đổi màu, không bị ảnh hưởng lớp phủ và không còn lượng keo không chấp nhận được

Khi so sánh lực bám giữa các mẫu, điều kiện đo cần được giữ đồng nhất. Phép thử bóc ở 180° là một phương pháp thông dụng cho vật liệu tự dính; với màng mỏng, các tính chất kéo và độ giãn cũng có thể được xác định bằng phép thử cơ tính dành cho film. Tuy nhiên, lực bóc và độ bền kéo vẫn chỉ là các chỉ số thành phần. Đánh giá cuối cùng phải xác nhận màng thực sự bảo vệ được bề mặt trong quá trình mà sản phẩm sẽ trải qua.

Màng bảo vệ PE chống trầy bằng cách tạo một lớp vật liệu hy sinh phủ trên bề mặt, để ma sát và tiếp xúc cơ học xảy ra trên lớp film trước thay vì trực tiếp trên sản phẩm. Lớp PE cung cấp hàng rào cơ học, còn keo nhạy áp giữ hàng rào đó liên tục trong suốt quá trình sử dụng.

Hiệu quả vì vậy không phụ thuộc riêng vào việc màng “dày” hay “dính chắc”, mà phụ thuộc vào sự cân bằng giữa độ dày, cơ tính, lực bám, độ nhám của bề mặt, độ sạch và mức tác động thực tế. Khi chọn đúng màng và dán trên bề mặt sạch, màng PE có thể giảm đáng kể nguy cơ trầy xước trong gia công, lưu kho và vận chuyển; nếu màng bị thủng, bong, có hạt cứng mắc phía dưới hoặc gặp tác động vượt quá khả năng của film, lớp bề mặt bên dưới vẫn có thể bị hư hại.
