Xốp hơi chống tĩnh điện khác xốp hơi thường thế nào?

Vì vậy, hai loại xốp có thể khá giống nhau về hình dạng và khả năng đệm cơ học nhưng khác đáng kể về đặc tính điện. Đây cũng là lý do không nên đánh giá xốp chống tĩnh điện chỉ bằng màu sắc hoặc hình thức bên ngoài.

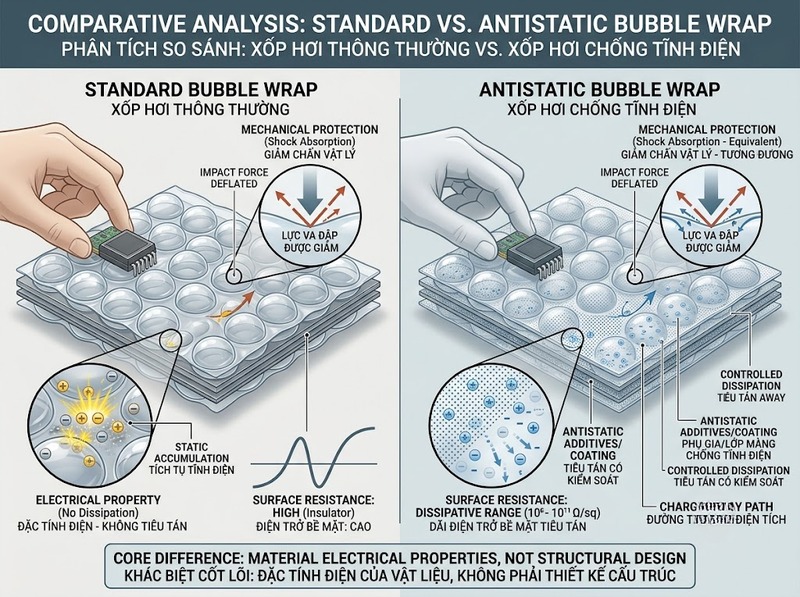

Khác biệt cốt lõi giữa hai loại xốp hơi

Xốp hơi thông thường được thiết kế chủ yếu để bảo vệ cơ học. Các bóng khí hấp thụ một phần lực tác động và tạo khoảng cách giữa sản phẩm với bề mặt bên ngoài, nhưng vật liệu không mặc định có chức năng kiểm soát điện tích tĩnh.

Xốp hơi chống tĩnh điện vẫn sử dụng cấu trúc bóng khí để giảm chấn, nhưng lớp màng được bổ sung đặc tính kiểm soát tĩnh điện. Tùy thiết kế, vật liệu có thể được phối phụ gia hoặc xử lý bề mặt nhằm giảm khả năng phát sinh điện tích và giúp điện tích tiêu tán thay vì tồn tại lâu trên bề mặt.

Điều này có nghĩa là nhãn “chống tĩnh điện” không làm xốp tự động chịu va đập tốt hơn. Nếu kích thước bóng khí, độ dày màng và cấu trúc tương đương, khác biệt quan trọng nhất vẫn là đặc tính điện chứ không phải độ êm của lớp đệm.

Cơ chế chống tĩnh điện hoạt động ra sao?

Điện tích có thể hình thành khi hai bề mặt tiếp xúc rồi tách ra hoặc cọ xát với nhau. Với vật liệu cách điện như nhiều loại màng nhựa thông thường, điện tích sinh ra khó di chuyển và có thể tồn tại trên bề mặt. Khi một vật mang điện tiến gần linh kiện nhạy ESD, sự chênh lệch điện thế có thể dẫn đến phóng điện.

Xốp chống tĩnh điện được thiết kế để giảm vấn đề này theo hai hướng: hạn chế mức điện tích được tạo ra và/hoặc tạo điều kiện để điện tích tiêu tán có kiểm soát. Trong phân loại vật liệu ESD, vật liệu tiêu tán tĩnh điện thường có điện trở bề mặt lớn hơn (1 \times 10^4\ \Omega) nhưng nhỏ hơn (1 \times 10^{11}\ \Omega). Tuy nhiên, đặc tính “ít tạo điện tích” không thể được suy ra chỉ từ một giá trị điện trở; đây là hai thuộc tính cần được đánh giá riêng.

Do đó, khi xem thông số xốp chống tĩnh điện, không nên chỉ tìm một dòng ghi “anti-static”. Giá trị điện trở, thời gian suy giảm điện tích, điều kiện độ ẩm và phương pháp thử mới cho biết sản phẩm đã được đánh giá theo cách nào.

So sánh xốp hơi chống tĩnh điện và xốp hơi thường theo từng tiêu chí

Thông số điện của xốp chống tĩnh điện không giống nhau giữa mọi sản phẩm. Chẳng hạn, một số dòng bubble bag thương mại công bố điện trở bề mặt khoảng (10^{10}\ \Omega), trong khi sản phẩm khác công bố mức dưới (10^{11}\ \Omega) và thời gian suy giảm từ 5.000 V xuống 37 V dưới 2 giây trong điều kiện thử xác định. Các con số này là thông số của từng sản phẩm, không phải giá trị mặc định cho mọi xốp chống tĩnh điện.

Vì vậy, màu hồng, tên gọi thương mại hoặc hình thức bên ngoài chỉ nên dùng để nhận diện sơ bộ. Khi bao gói linh kiện nhạy ESD, tiêu chí quyết định phải là thông số và phạm vi bảo vệ được nhà sản xuất xác nhận.

Vì sao xốp hơi thường có thể gây rủi ro cho linh kiện nhạy ESD?

Rủi ro xuất hiện khi vật liệu bao bì trở thành nguồn tích điện gần một linh kiện có độ nhạy ESD cao. Quá trình cọ xát, kéo màng, lấy sản phẩm ra khỏi bao bì hoặc tách hai bề mặt nhựa đều có thể tạo điện tích. Nếu xốp là vật liệu cách điện, điện tích có thể duy trì trên bề mặt thay vì nhanh chóng tiêu tán.

Phóng điện tĩnh có thể gây lỗi tức thời hoặc tạo hư hỏng tiềm ẩn khiến linh kiện vẫn hoạt động ban đầu nhưng không còn đáp ứng đầy đủ thông số kỹ thuật. Đây là một trong những lý do kiểm soát ESD được áp dụng xuyên suốt quá trình sản xuất, xử lý, đóng gói và bảo quản linh kiện nhạy tĩnh điện.

Tuy nhiên, điều đó không có nghĩa mọi sản phẩm có mạch điện đều bắt buộc phải dùng xốp chống tĩnh điện. Mức bảo vệ cần thiết phụ thuộc vào độ nhạy của sản phẩm, trạng thái linh kiện đang lộ hay đã được bảo vệ trong vỏ hoàn chỉnh, và môi trường đóng gói. Với bo mạch trần, IC hoặc linh kiện ESDS, việc kiểm soát đặc tính tĩnh điện của bao bì quan trọng hơn nhiều so với hàng hóa thông thường.

Khi nào nên dùng từng loại xốp hơi?

Xốp hơi thường phù hợp khi mục tiêu chủ yếu là chống va đập cho các sản phẩm không nhạy ESD, chẳng hạn đồ thủy tinh, gốm sứ, phụ kiện cơ khí hoặc hàng tiêu dùng không có yêu cầu kiểm soát tĩnh điện. Trong trường hợp này, kích thước bóng khí, độ dày màng và cách quấn thường có ý nghĩa lớn hơn đặc tính điện.

Xốp hơi chống tĩnh điện phù hợp hơn khi cần đệm cho bo mạch, IC, module, linh kiện hoặc cụm điện tử có yêu cầu ESD. Trong khu vực được kiểm soát ESD, bao bì tiếp xúc với vật nhạy ESD cần có đặc tính ít tạo điện tích và, tùy yêu cầu, khả năng dẫn hoặc tiêu tán điện tích phù hợp.

Có thể dùng một nguyên tắc đơn giản để lựa chọn:

·         Nếu sản phẩm không nhạy ESD và chỉ cần giảm va đập, ưu tiên xốp hơi thường

·         Nếu sản phẩm là linh kiện hoặc cụm ESDS và vẫn cần lớp đệm khí, sử dụng xốp có đặc tính chống tĩnh điện được xác nhận bằng thông số

·         Nếu sản phẩm ESDS phải đi ra ngoài môi trường ESD được kiểm soát, không nên kết luận rằng xốp chống tĩnh điện đơn thuần đã đủ bảo vệ

Xốp chống tĩnh điện có thay thế được bao bì shielding không?

Không mặc định. “Ít tạo điện tích”, “tiêu tán điện tích” và “che chắn phóng điện” là các thuộc tính khác nhau của bao bì ESD. Một lớp xốp có khả năng chống tĩnh điện có thể làm giảm nguy cơ do chính bao bì tạo điện tích nhưng chưa chắc ngăn được một sự phóng điện xuất phát từ bên ngoài.

Các yêu cầu kỹ thuật về bao bì ESD vì thế tách riêng khả năng discharge shielding. Tiêu chuẩn quốc tế hiện hành về bao bì cho thiết bị nhạy ESD quy định đặc tính này độc lập với khả năng low-charging và đã đặt giới hạn năng lượng truyền qua đối với discharge shielding ở mức 20 nJ.

Trong môi trường ESD được kiểm soát, xốp chống tĩnh điện có thể là một phần phù hợp của hệ thống bao gói. Khi sản phẩm được vận chuyển hoặc lưu kho bên ngoài khu vực đó, bao bì còn phải đáp ứng yêu cầu che chắn phóng điện tương ứng; chỉ nhìn thấy chữ “anti-static” hoặc màu hồng trên cuộn xốp là chưa đủ để kết luận.

Xốp hơi chống tĩnh điện và xốp hơi thường có thể giống nhau về cấu trúc đệm khí, nhưng khác nhau ở chức năng điện. Xốp thường chủ yếu chống va đập, còn xốp chống tĩnh điện được thiết kế thêm để hạn chế nguy cơ điện tích ảnh hưởng đến sản phẩm nhạy ESD. Khi lựa chọn, cần dựa vào độ nhạy của vật cần đóng gói, môi trường sử dụng và thông số ESD thực tế của vật liệu; không nên dựa riêng vào màu sắc hay tên gọi “chống tĩnh điện”.
